S25-FuS-A16 – Kippmoment aus M-n-Kennlinie ablesen
Aufgabenstellung

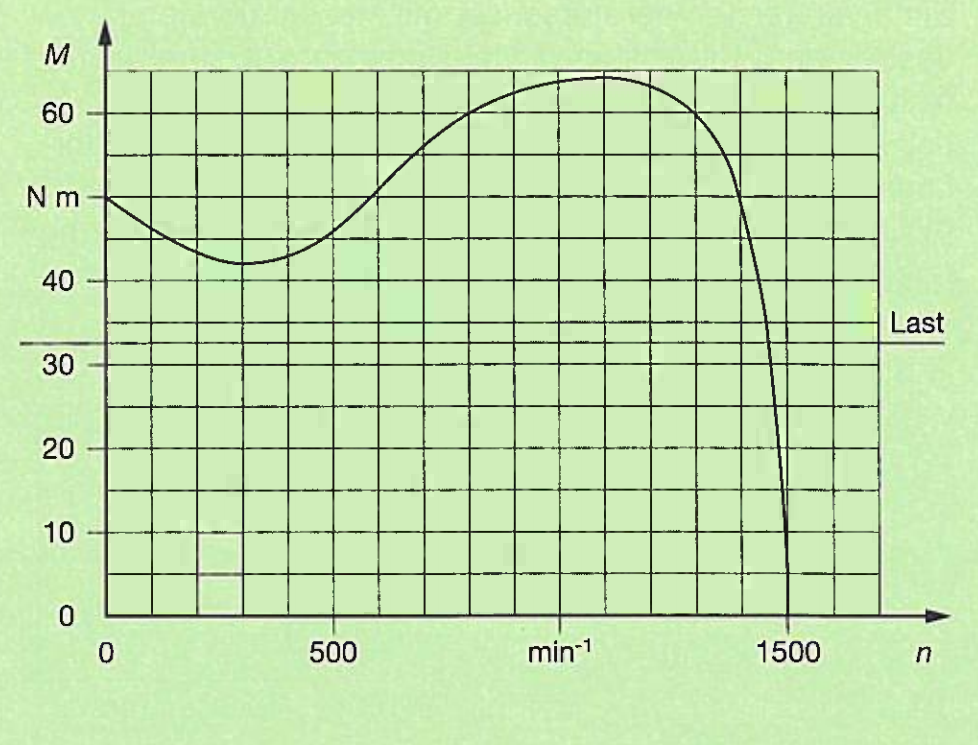

Bei welcher Umdrehungsfrequenz tritt bei diesem Motor das Kippmoment auf?
1. $M_k$ bei ca. 0 min$^{-1}$
2. $M_k$ bei ca. 300 min$^{-1}$
3. $M_k$ bei ca. 1100 min$^{-1}$
4. $M_k$ bei ca. 1460 min$^{-1}$
5. $M_k$ bei ca. 1500 min$^{-1}$
1. $M_k$ bei ca. 0 min$^{-1}$
2. $M_k$ bei ca. 300 min$^{-1}$
3. $M_k$ bei ca. 1100 min$^{-1}$
4. $M_k$ bei ca. 1460 min$^{-1}$
5. $M_k$ bei ca. 1500 min$^{-1}$
Musterlösung
Richtige Antwort: **3**
Das Kippmoment $M_k$ ist das maximale Drehmoment des Asynchronmotors. Aus der abgebildeten M-n-Kennlinie ist das Maximum bei ca. $n_k \approx 1100\,\text{min}^{-1}$ abzulesen. Oberhalb der Kippdrehzahl fällt das Drehmoment ab (Feldschwäche-ähnlicher Bereich).
