S25-FuS-A13 – Multifunktionsrelais: Funktion aus Zeitdiagramm
Aufgabenstellung

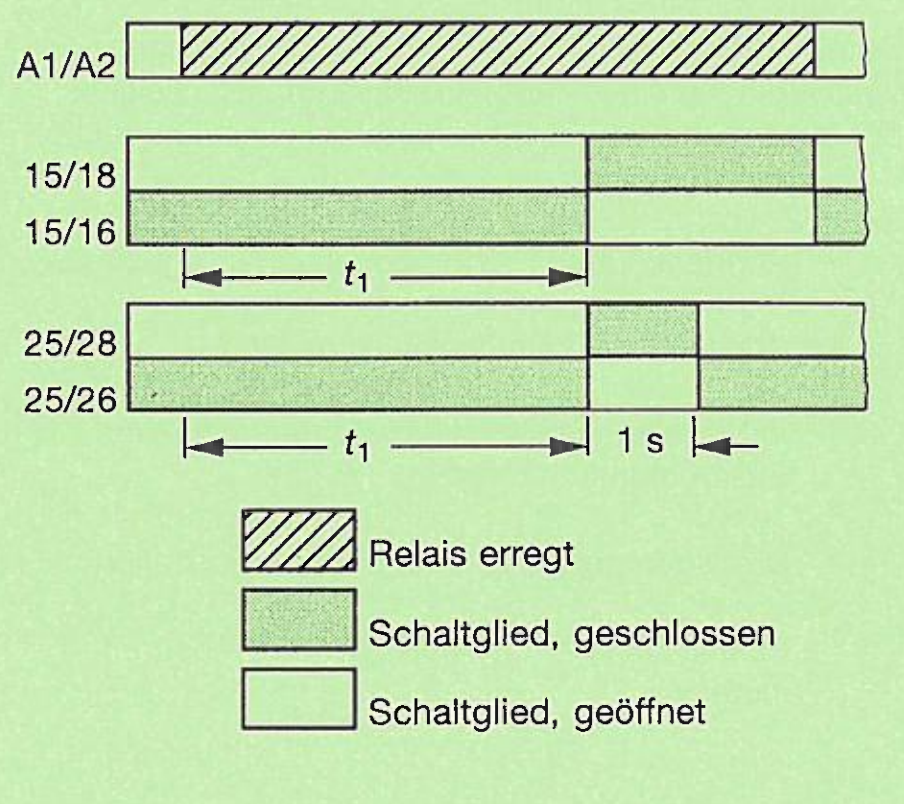

Ein Multifunktionsrelais ist entsprechend der dargestellten Funktionstabelle eingestellt. Welche Behauptung ist richtig?
1. Der Wechsler 15/16/18 arbeitet anzugsverzögert, einstellbar.
2. Der Wechsler 25/26/28 arbeitet anzugsverzögert, einstellbar.
3. Der Wechsler 15/16/18 arbeitet abfallverzögert, einstellbar.
4. Der Wechsler 25/26/28 arbeitet als abfallverzögerter Impuls von 1 s Dauer.
5. Der Wechsler 25/26/28 gibt ein an 15/18 liegendes Signal als Impuls weiter.
1. Der Wechsler 15/16/18 arbeitet anzugsverzögert, einstellbar.
2. Der Wechsler 25/26/28 arbeitet anzugsverzögert, einstellbar.
3. Der Wechsler 15/16/18 arbeitet abfallverzögert, einstellbar.
4. Der Wechsler 25/26/28 arbeitet als abfallverzögerter Impuls von 1 s Dauer.
5. Der Wechsler 25/26/28 gibt ein an 15/18 liegendes Signal als Impuls weiter.
Musterlösung
Richtige Antwort: **1**
Aus dem Zeitdiagramm: Wechsler 15/16/18 schliesst nach Zeit t1 (anzugsverzögert, einstellbar).
