S25-FuS-A9 – Drehstromsystem: Betriebsmittel aus Spannungs-Strom-Diagramm
Aufgabenstellung

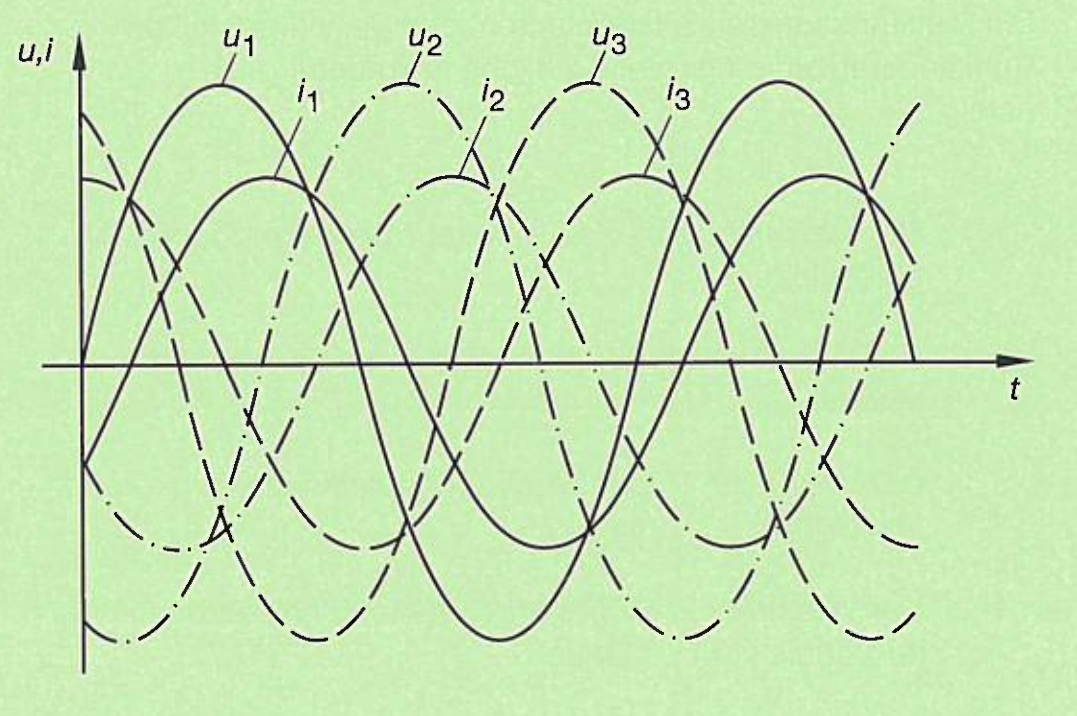

Das Diagramm zeigt den Verlauf der Spannungen und Ströme in einem Drehstromsystem. Um welches der folgenden Betriebsmittel könnte es sich handeln?
1. Kondensatoren in Sternschaltung
2. Kondensatoren in Dreieckschaltung
3. In Stern geschaltete Heizdrähte eines Elektroofens
4. Drehstromasynchronmotor in Sternschaltung
5. Ein mit cos phi = 1 kompensierter Drehstrommotor
1. Kondensatoren in Sternschaltung
2. Kondensatoren in Dreieckschaltung
3. In Stern geschaltete Heizdrähte eines Elektroofens
4. Drehstromasynchronmotor in Sternschaltung
5. Ein mit cos phi = 1 kompensierter Drehstrommotor
Musterlösung
Richtige Antwort: **4**
Der Strom eilt der Spannung nach. Somit erkennen wir ein induktives Verhalten (Induktivitäten -> Ströme sich verspäten).
Somit muss die richtige Antwort ein Motor sein.
Der Strom eilt der Spannung nach. Somit erkennen wir ein induktives Verhalten (Induktivitäten -> Ströme sich verspäten).
Somit muss die richtige Antwort ein Motor sein.
