S25-FuS-A3 – Pneumatik: Geschwindigkeitssteuerung von Zylindern
Aufgabenstellung
Welche der nachfolgenden Aussagen ist richtig?

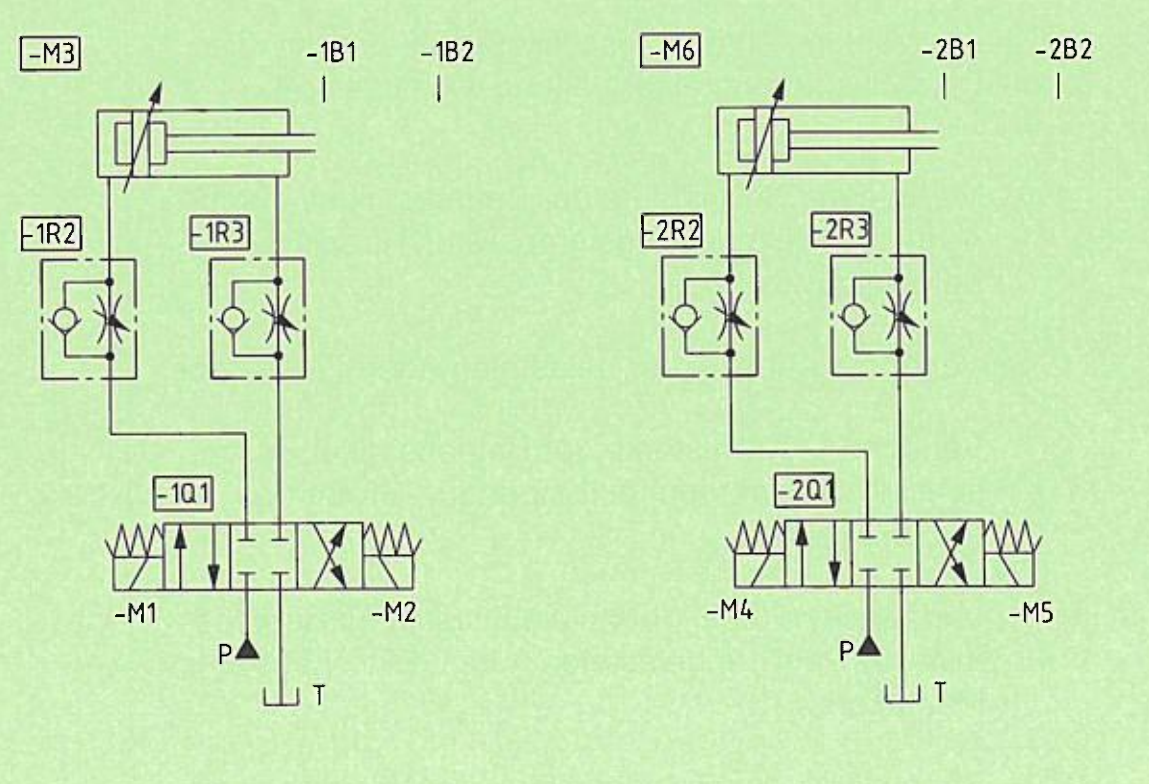

1. Über -2R2 wird die Ausfahrgeschwindigkeit des Zylinders -M3 gesteuert.
2. Über -2R2 wird die Einfahrgeschwindigkeit des Zylinders -M6 gesteuert.
3. Über -2R3 wird die Ausfahrgeschwindigkeit des Zylinders -M3 gesteuert.
4. Über -2R3 wird die Einfahrgeschwindigkeit des Zylinders -M6 gesteuert.
5. -1Q1 ist ein 4/2-Wegeventil.
1. Über -2R2 wird die Ausfahrgeschwindigkeit des Zylinders -M3 gesteuert.
2. Über -2R2 wird die Einfahrgeschwindigkeit des Zylinders -M6 gesteuert.
3. Über -2R3 wird die Ausfahrgeschwindigkeit des Zylinders -M3 gesteuert.
4. Über -2R3 wird die Einfahrgeschwindigkeit des Zylinders -M6 gesteuert.
5. -1Q1 ist ein 4/2-Wegeventil.
Musterlösung
Richtige Antwort: **4**
Drosselrückschlagventile steuern die Geschwindigkeit des Zylinders. Das Ventil -2R3 befindet sich in der Kammer der Zylinderstangenseite von Zylinder -M6. Beim Einfahren des Zylinders -M6 wird die Zuluft über -2R3 gedrosselt, wodurch die Einfahrgeschwindigkeit gesteuert wird.
Drosselrückschlagventile steuern die Geschwindigkeit des Zylinders. Das Ventil -2R3 befindet sich in der Kammer der Zylinderstangenseite von Zylinder -M6. Beim Einfahren des Zylinders -M6 wird die Zuluft über -2R3 gedrosselt, wodurch die Einfahrgeschwindigkeit gesteuert wird.
