W25-SE-A26 – Wirkungsplan Regelkreis - Größen zuordnen
Aufgabenstellung

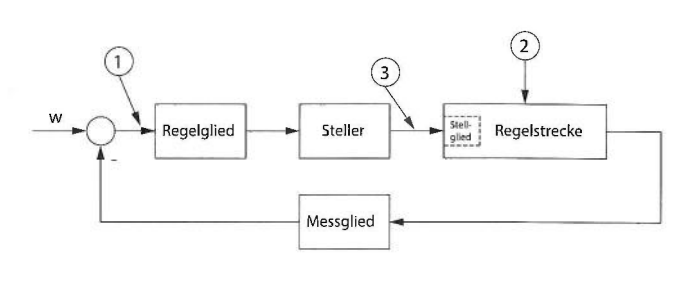

Im Wirkungsplan eines Regelkreises sind unterschiedliche Größen mit den Ziffern 1 bis 3 gekennzeichnet. Welche Zeile der Tabelle gibt de richtige Zuordnung von regelungstechnischer Bezeichnung und Ziffer wieder?
| Antwort | Ziffer 1 | Ziffer 2 | Ziffer 3 |
|---|---|---|---|
| 1) | Störgröße | Regeldifferenz | Regelgröße |
| 2) | Führungsgröße | Störgröße | Regeldifferenz |
| 3) | Regeldifferenz | Regelgröße | Stellgröße |
| 4) | Regelgröße | Stellgröße | Führungsgröße |
| 5) | Regeldifferenz | Störgröße | Stellgröße |
| Antwort | Ziffer 1 | Ziffer 2 | Ziffer 3 |
|---|---|---|---|
| 1) | Störgröße | Regeldifferenz | Regelgröße |
| 2) | Führungsgröße | Störgröße | Regeldifferenz |
| 3) | Regeldifferenz | Regelgröße | Stellgröße |
| 4) | Regelgröße | Stellgröße | Führungsgröße |
| 5) | Regeldifferenz | Störgröße | Stellgröße |
Musterlösung
Antwort 5: Ziffer 1 = Regeldifferenz e, Ziffer 2 = Störgröße z, Ziffer 3 = Stellgröße y
