W25-FuS-A3 – Schirmung einer Motorzuleitung mit Frequenzumrichter
Aufgabenstellung
In welcher Abbildung ist der fachgerechte Anschluss der Schirmung einer Motorzuleitung mit Frequenzumrichter richtig dargestellt?

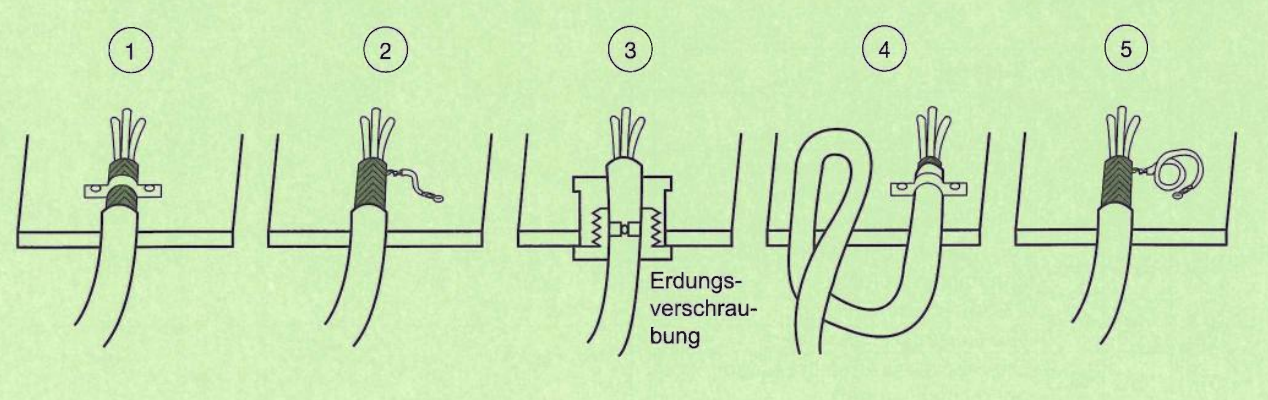

Abbildungen 1-5 zeigen verschiedene Varianten der Schirmanbindung an eine Erdungsverschraubung.
Abbildungen 1-5 zeigen verschiedene Varianten der Schirmanbindung an eine Erdungsverschraubung.
Beachten Sie die EMV-Anforderungen bei Frequenzumrichtern: Der Schirm muss grossflaechig aufgelegt werden.
Musterlösung
Antwort 4: Der Schirm muss grossflaechig (360 Grad) auf die Erdungsverschraubung aufgelegt werden. Eine einseitige oder per Pigtail angeschlossene Schirmung ist bei Frequenzumrichtern nicht ausreichend, da die hochfrequenten Stoersignale nur durch einen vollstaendigen, niederimpedanten Schirmkontakt wirksam abgeleitet werden.
