W25-SE-A18 – Transformator - Messschaltung identifizieren
Aufgabenstellung

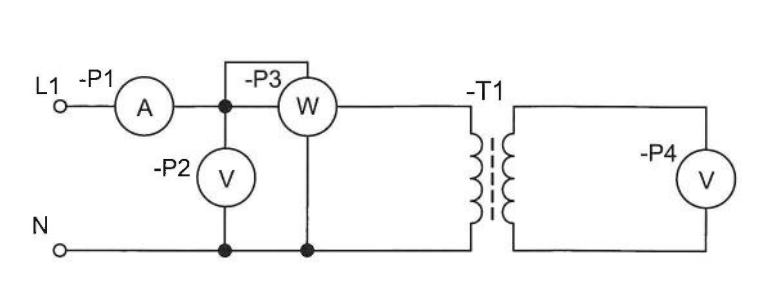

Der Transformator soll mit der abgebildeten Messschaltung untersucht werden. Welche Größe wird hiermit ermittelt?
1) Die Eisenverlustleistung
2) Die Wicklungsverlustleistung
3) Die Bemessungsverlustleistung
4) Der Wirkungsgrad
5) Der Leistungsfaktor
1) Die Eisenverlustleistung
2) Die Wicklungsverlustleistung
3) Die Bemessungsverlustleistung
4) Der Wirkungsgrad
5) Der Leistungsfaktor
Musterlösung
Antwort 1: Die Leistungsfaktor.
Mittels des Amperemetes und des Voltmeters auf der Primärseite wird die Scheinleistung ermittelt, Mittels des Wattmeters die Wirkleistung. Aus beiden kann der Leistungsfaktor im Leerlauf berechnet werden.
Mittels des Amperemetes und des Voltmeters auf der Primärseite wird die Scheinleistung ermittelt, Mittels des Wattmeters die Wirkleistung. Aus beiden kann der Leistungsfaktor im Leerlauf berechnet werden.
