W25-FuS-U4 – GRAFCET-Plan - Signal-Zeit-Diagramm erstellen
Aufgabenstellung

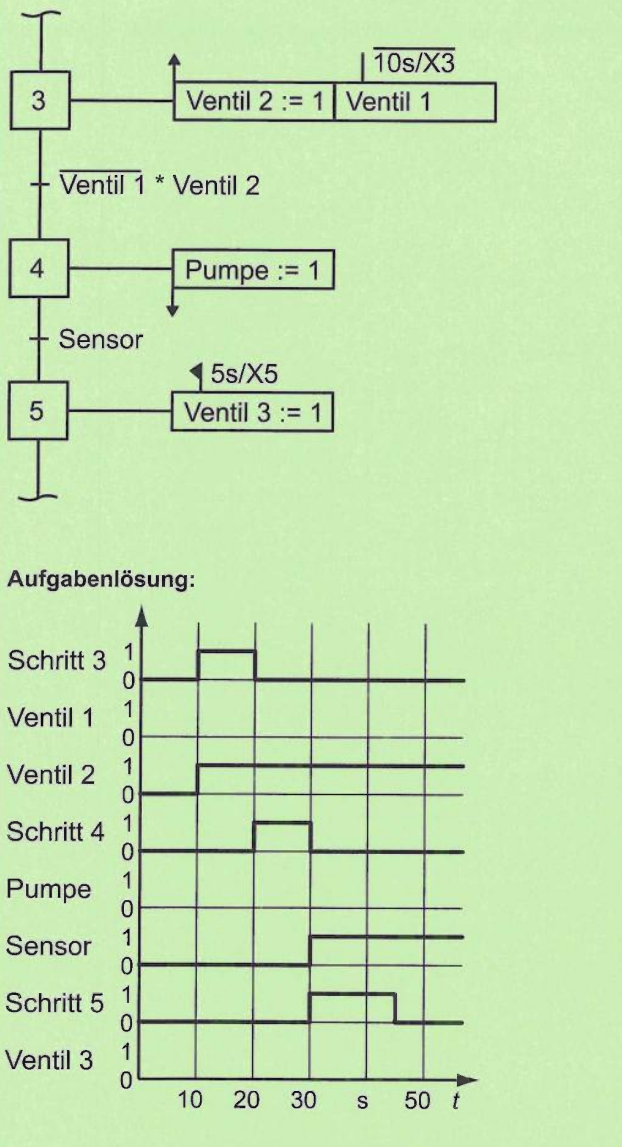

In den Unterlagen einer Anlage finden Sie den abgebildeten GRAFCET-Plan. Vervollständigen Sie das zugehörige Signal-Zeit-Diagramm. (10 Pkte.)
Arbeiten Sie die Schritte sequentiell ab und beachten Sie die Zeitglieder und Transitionen.
Musterlösung
Signal-Zeit-Diagramm:
Schritt 3: aktiv von t=0 bis Transition (10s + Ventil 1 * Ventil 2)
Ventil 1: wird im Schritt 3 durch Zeitglied 10s/X3 gesteuert
Ventil 2: wird im Schritt 3 sofort eingeschaltet (Ventil 2 := 1)
Schritt 4: aktiv wenn Ventil 1 UND Ventil 2 aktiv
Pumpe: eingeschaltet während Schritt 4 (Pumpe := 1)
Sensor: Transition von Schritt 4 zu Schritt 5
Schritt 5: aktiv nach Sensor-Signal
Ventil 3: eingeschaltet während Schritt 5 (Ventil 3 := 1), Zeitbegrenzung 5s/X5
