W25-FuS-A22 – Messkette - übertragungsstrecke identifizieren
Aufgabenstellung

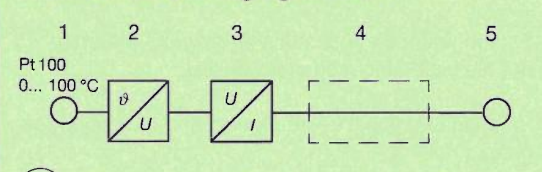

In der Dokumentation ist die Messkette mit den Elementen 1 bis 5 dargestellt. Welche Größe überträgt das Messsignal im Bereich der übertragungsstrecke 4?
1) Spannung als Einheitssignal U = 10 V
2) Temperatur von 0 C bis 100 C
3) Konstante Stromstärke I = 20 mA
4) Temperaturbezogene Spannung U von 0 V bis 10 V
5) Temperaturbezogener Strom I von 4 mA bis 20 mA
1) Spannung als Einheitssignal U = 10 V
2) Temperatur von 0 C bis 100 C
3) Konstante Stromstärke I = 20 mA
4) Temperaturbezogene Spannung U von 0 V bis 10 V
5) Temperaturbezogener Strom I von 4 mA bis 20 mA
Musterlösung
Antwort 5: Temperaturbezogener Strom I von 4 mA bis 20 mA
In der Messkette wird die Temperatur zunächst in eine Spannung (Pt100), dann in einen Strom umgewandelt. Die Übertragungsstrecke 4 nutzt das Einheitssignal 4...20 mA, da Stromsignale unempfindlich gegen Leitungswiderstände und Störungen sind.
In der Messkette wird die Temperatur zunächst in eine Spannung (Pt100), dann in einen Strom umgewandelt. Die Übertragungsstrecke 4 nutzt das Einheitssignal 4...20 mA, da Stromsignale unempfindlich gegen Leitungswiderstände und Störungen sind.
