W25-FuS-A20 – Wirkungsplan Regelkreis - Steller identifizieren
Aufgabenstellung

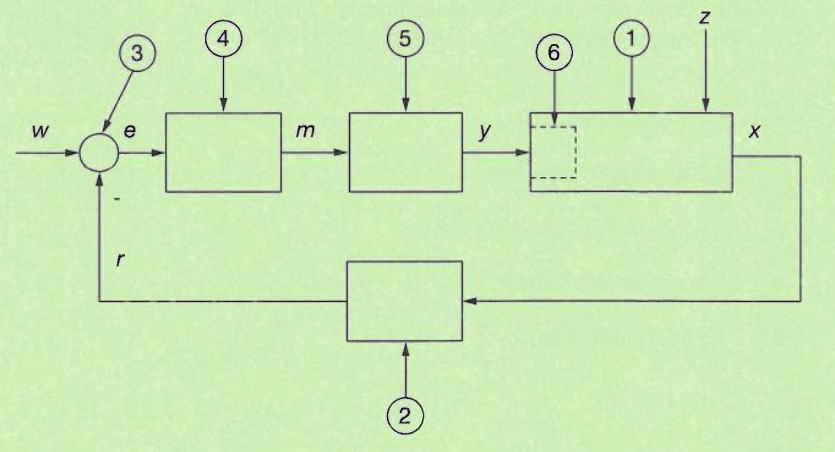

Mit welcher Kennziffer ist in dem skizzierten Wirkungsplan eines Regelkreises der Steller gekennzeichnet?
1) 1
2) 2
3) 3
4) 4
5) 5
1) 1
2) 2
3) 3
4) 4
5) 5
Musterlösung
Antwort 5: Der Steller trägt die Kennziffer 5.
Im Wirkungsplan eines Regelkreises:
- (3) = Vergleicher (bildet die Regeldifferenz e = w - r)
- (4) = Regler (erzeugt die Stellgröße)
- (5) = Steller/Stellglied (setzt die Stellgröße in eine physikalische Größe um)
- (1)/(6) = Regelstrecke mit Störgröße z
- (2) = Messglied/Sensor (Rückführung)
Im Wirkungsplan eines Regelkreises:
- (3) = Vergleicher (bildet die Regeldifferenz e = w - r)
- (4) = Regler (erzeugt die Stellgröße)
- (5) = Steller/Stellglied (setzt die Stellgröße in eine physikalische Größe um)
- (1)/(6) = Regelstrecke mit Störgröße z
- (2) = Messglied/Sensor (Rückführung)
