S26-SE-A17 – Verkettungsart Motor an einphasigem Frequenzumrichter
Aufgabenstellung

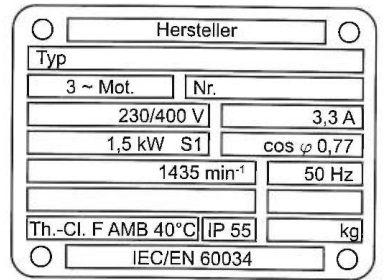

In welcher Verkettungsart muss der Motor mit dem abgebildeten Leistungsschild angeschlossen werden, wenn er an einem einphasigen Frequenzumrichter mit seiner Bemessungsleistung betrieben werden soll?
1. Delta (Dreieck)
2. Y (Stern)
3. YY (Doppelstern)
4. Zick-Zack
5. Keine der angegebenen Verkettungsarten passt
1. Delta (Dreieck)
2. Y (Stern)
3. YY (Doppelstern)
4. Zick-Zack
5. Keine der angegebenen Verkettungsarten passt
Musterlösung
1. Delta (Dreieck)
Ein einphasiger Frequenzumrichter (230 V) speist den Motor mit 230 V. Das Leistungsschild zeigt 230/400 V: Bei 230 V Versorgung muss der Motor in Dreieckschaltung (Delta) betrieben werden, da dann jede Wicklung 230 V erhält und der Motor seine Bemessungsleistung (1,5 kW) erbringen kann.
Ein einphasiger Frequenzumrichter (230 V) speist den Motor mit 230 V. Das Leistungsschild zeigt 230/400 V: Bei 230 V Versorgung muss der Motor in Dreieckschaltung (Delta) betrieben werden, da dann jede Wicklung 230 V erhält und der Motor seine Bemessungsleistung (1,5 kW) erbringen kann.
