S26-SE-A12 – Bauteil A in USV-Blockschaltbild
Aufgabenstellung

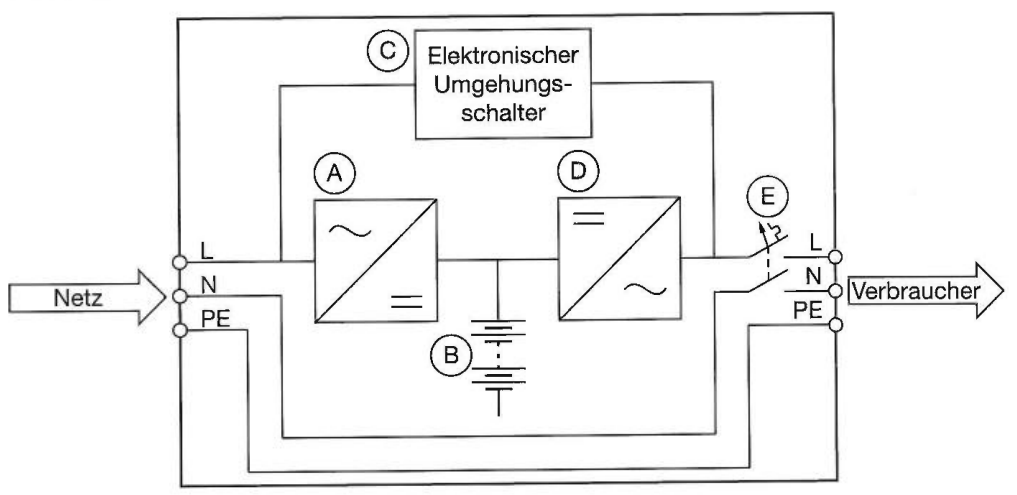

Ein PC-Steckdosenstromkreis ist mit einer USV (unterbrechungsfreie Stromversorgung) versehen. Welchen Namen hat die Komponente A der USV?
1. Wechselrichter
2. Akkumulator
3. Impedanzwandler
4. Transformator
5. Gleichrichter
1. Wechselrichter
2. Akkumulator
3. Impedanzwandler
4. Transformator
5. Gleichrichter
Musterlösung
(5.) Gleichrichter
Komponente A wandelt die Wechselspannung aus dem Netz in Gleichspannung um. Dies ist die Aufgabe eines Gleichrichters. Er versorgt gleichzeitig die Batterie (B) und den Wechselrichter (D).
Komponente A wandelt die Wechselspannung aus dem Netz in Gleichspannung um. Dies ist die Aufgabe eines Gleichrichters. Er versorgt gleichzeitig die Batterie (B) und den Wechselrichter (D).
