S26-SE-A11 – Stelleinrichtung im Regelkreis-Wirkungsplan
Aufgabenstellung

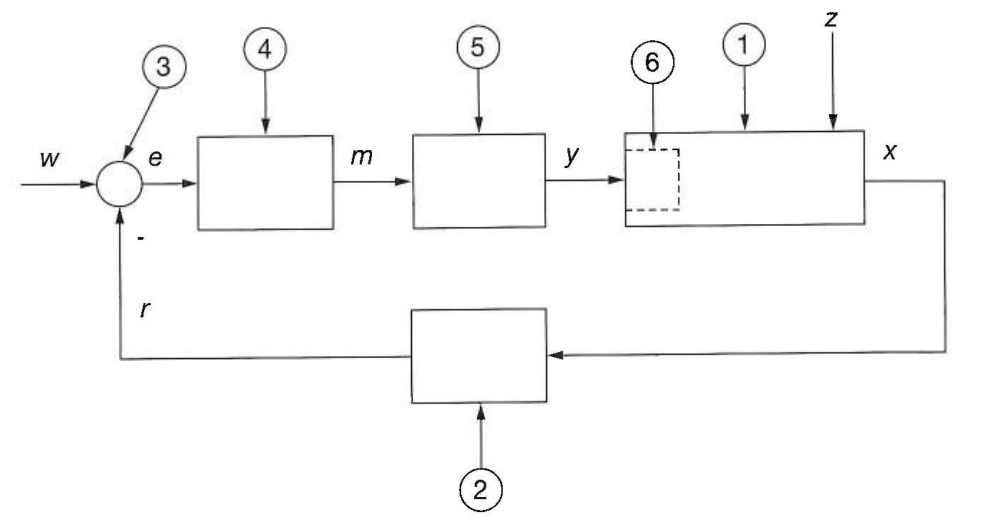

Mit welchen Ziffern ist in dem skizzierten Wirkungsplan eines Regelkreises die Stelleinrichtung gekennzeichnet?
1. 1 und 2
2. 2 und 3
3. 3 und 4
4. 4 und 5
5. 5 und 6
1. 1 und 2
2. 2 und 3
3. 3 und 4
4. 4 und 5
5. 5 und 6
Musterlösung
(5.) 5 und 6
Im Regelkreis-Wirkungsplan bezeichnet die Stelleinrichtung den Teil, der die Stellgröße y in die Stellgröße am Eingang der Regelstrecke umwandelt. Block 5 ist das Stellglied (Stelleinrichtung), Block 6 der Eingang der Regelstrecke.
