W25-FuS-A19 – Profibus-Adresse am DIP-Schalter ablesen
Aufgabenstellung

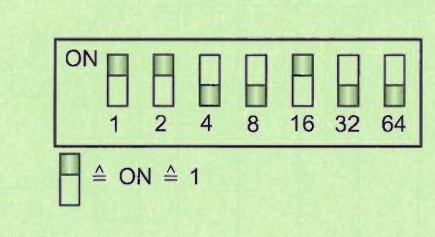

Welche Adresse ist an dem dargestellten Profibus-Teilnehmer eingestellt?
1) 1
2) 19
3) 48
4) 83
5) 1216
1) 1
2) 19
3) 48
4) 83
5) 1216
Addieren Sie die Wertigkeiten aller DIP-Schalter, die auf ON stehen.
Musterlösung
Antwort 2: 19
Aus der DIP-Schalter-Stellung: Die Schalter mit den Wertigkeiten 16, 2 und 1 stehen auf ON.
$16 + 2 + 1 = 19$
Aus der DIP-Schalter-Stellung: Die Schalter mit den Wertigkeiten 16, 2 und 1 stehen auf ON.
$16 + 2 + 1 = 19$
