S26-FUS-U8 – GRAFCET zu Signal-Zeit-Diagramm vervollständigen

Prüfungsaufgabe Steuerungstechnik GRAFCET ⬤⬤⬤ Schwer IHK AP2 EBT Sommer 2026 - Funktions- und Systemanalyse [2026] 14.05.2026 · Admin

Aufgabenstellung

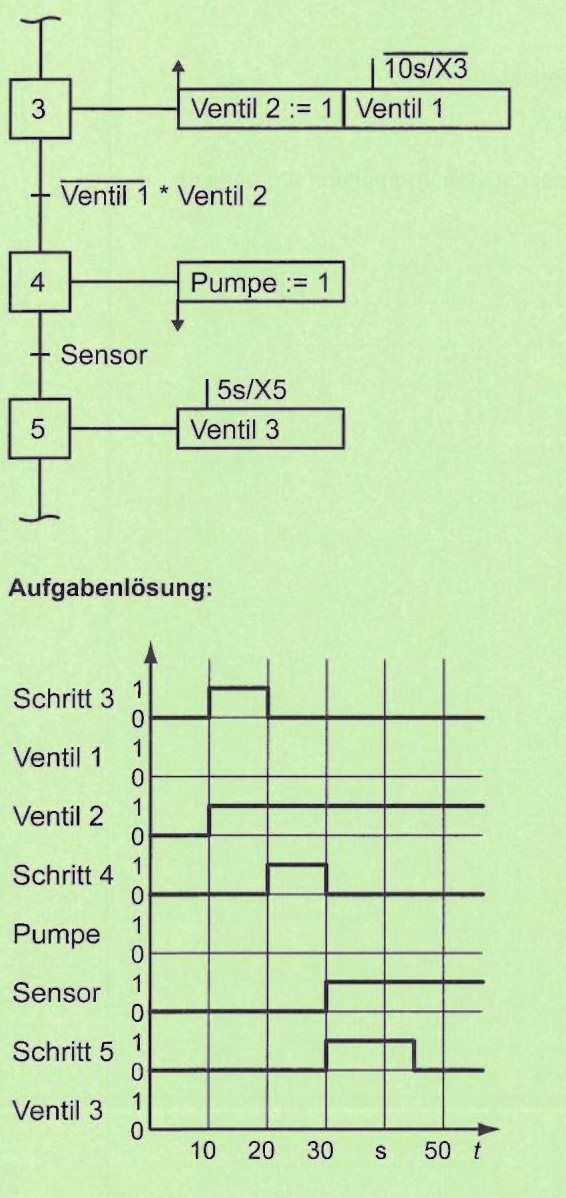

In den Unterlagen einer Anlage finden Sie den abgebildeten GRAFCET-Plan.
Vervollständigen Sie das zugehörige Signal-Zeit-Diagramm. (10 Pkte.)

10s/X3 = 10 Sekunden nach Aktivierung von Schritt 3. 5s/X5 = 5 Sekunden nach Aktivierung von Schritt 5.

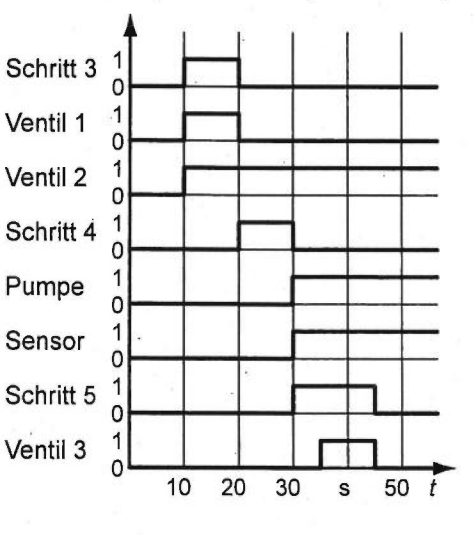

Musterlösung

Siehe Bild
