S26-FUS-A21 – Binärsensoren Zwei- und Dreidrahttechnik
Aufgabenstellung

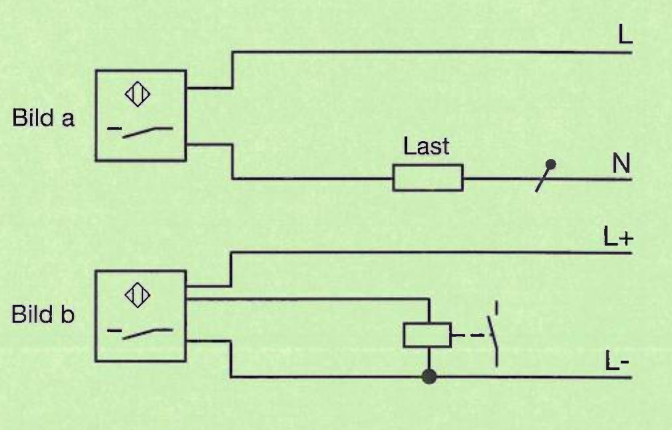

In den Bildern a und b sind zwei unterschiedliche Ausführungen von Binärsensoren hinsichtlich ihrer Anschlusstechnik dargestellt. Welche Aussage trifft zu?
(1) Bild a zeigt einen optischen Sensor und Bild b einen Grenztaster.
(2) Bei der Anschlussvariante nach Bild a benötigt der Sensor eine getrennte, eigene Spannungsversorgung.
(3) In Bild a ist die Anschlussvariante in Zweidrahttechnik und in Bild b in Dreidrahttechnik dargestellt.
(4) Die Anschlussvariante nach Bild a erfordert einen erhöhten Installationsaufwand gegenüber der Anschlussvariante nach Bild b.
(5) An einem Automatisierungsgerät (SPS) kann nur ein Sensor mit der Anschlusstechnik nach Bild a verwendet werden.
(1) Bild a zeigt einen optischen Sensor und Bild b einen Grenztaster.
(2) Bei der Anschlussvariante nach Bild a benötigt der Sensor eine getrennte, eigene Spannungsversorgung.
(3) In Bild a ist die Anschlussvariante in Zweidrahttechnik und in Bild b in Dreidrahttechnik dargestellt.
(4) Die Anschlussvariante nach Bild a erfordert einen erhöhten Installationsaufwand gegenüber der Anschlussvariante nach Bild b.
(5) An einem Automatisierungsgerät (SPS) kann nur ein Sensor mit der Anschlusstechnik nach Bild a verwendet werden.
Musterlösung
**Richtige Antwort: (3)**
- (1) Falsch: Die Bilder zeigen Anschlusstechniken, nicht bestimmte Sensortypen.
- (2) Falsch: Bei Zweidrahttechnik (Bild a) wird der Sensor durch den Laststrom versorgt, keine separate Versorgung nötig.
- (3) Richtig: Bild a = Zweidrahttechnik (2 Anschlüsse), Bild b = Dreidrahttechnik (3 Anschlüsse: L+, L-, Ausgang).
- (4) Falsch: Zweidrahttechnik (Bild a) ist einfacher zu installieren (nur 2 Leitungen).
- (5) Falsch: An einer SPS können Sensoren beider Anschlusstechniken verwendet werden.
**Antwort (3)** ist korrekt.
