W25-FuS-A16 – KNX-Bussystem - Teilnehmeridentifikation
Aufgabenstellung

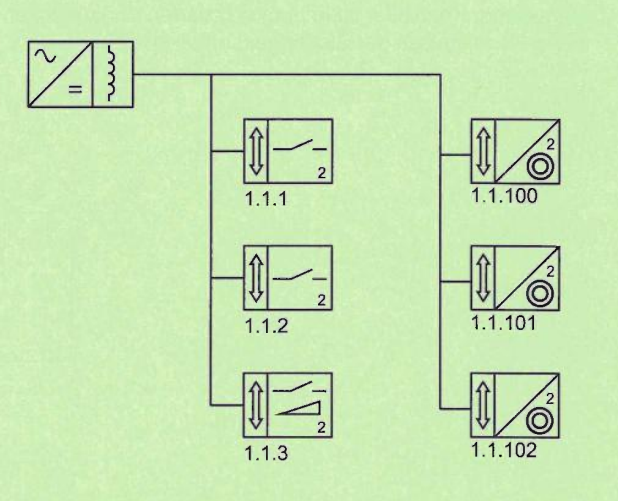

Zur Überwachung der Sensoren und zum Ansteuern der Aktoren der Elektroinstallation möchte der Kunde ein KNX-Bussystem einsetzen. Der Übersichtsplan zeigt eine Linie. Welche Aussage über die Teilnehmer ist richtig?
1) 1.1.1 ist ein Tastaktor
2) 1.1.1 ist ein Schaltaktor
3) 1.1.3 ist ein Helligkeitssensor
4) 1.1.2 ist ein Dimmaktor
5) 1.1.1 ist ein Tastsensor
1) 1.1.1 ist ein Tastaktor
2) 1.1.1 ist ein Schaltaktor
3) 1.1.3 ist ein Helligkeitssensor
4) 1.1.2 ist ein Dimmaktor
5) 1.1.1 ist ein Tastsensor
Musterlösung
Antwort 2: 1.1.1 ist ein Schaltaktor.
Aus den KNX-Symbolen im Übersichtsplan: Das Symbol bei 1.1.1 zeigt einen Schaltaktor (2-fach). Schaltaktoren haben das Symbol mit Schließer-Darstellung.
