S26-FUS-A13 – GRAFCET Schritt 8 aus Signal-Zeit-Diagramm
Aufgabenstellung

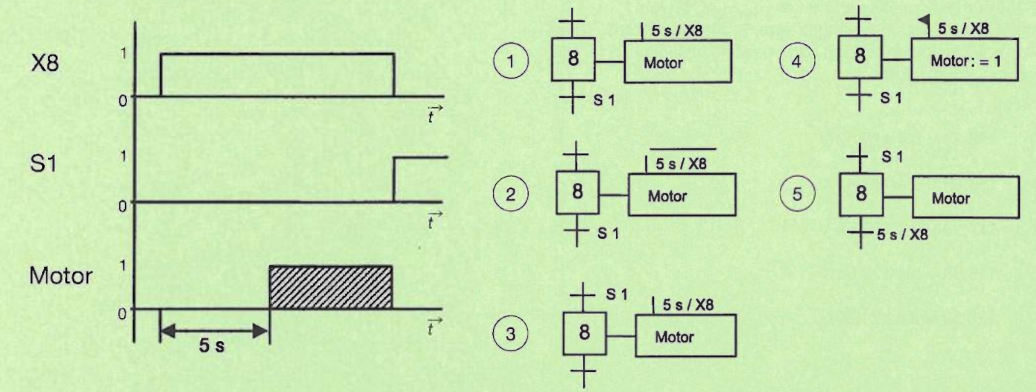

Das Diagramm beschreibt die Funktion des Schritts 8 einer Ablaufsteuerung. Welche Darstellung nach GRAFCET entspricht dem Signal-Zeit-Diagramm?
5s/X8 = 5 Sekunden nach Aktivierung von Schritt 8 (Timer-Bedingung in GRAFCET).
Musterlösung
**Richtige Antwort: (1)**
Auswertung:
- Motor läuft, 5 Sekunden nachdem Schritt 8 aktiv ist → Aktion im Schritt.
- S1 Schaltet in Schritt 6 und deaktiviert den Motor damit.
Auswertung:
- Motor läuft, 5 Sekunden nachdem Schritt 8 aktiv ist → Aktion im Schritt.
- S1 Schaltet in Schritt 6 und deaktiviert den Motor damit.
