S26-FUS-A12 – SPS-Anschlussplan: Erdschlüsse
Aufgabenstellung

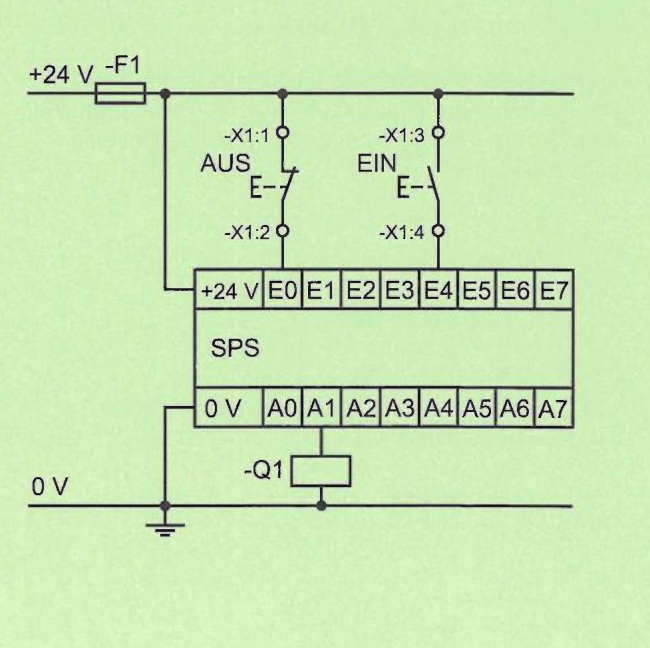

Das Bild zeigt den Anschlussplan einer SPS. Welche Aussage ist richtig?
(1) Ein Erdschluss in der Leitung mit der Klemme -X1:1 bewirkt ein unbeabsichtigtes Einschalten.
(2) Ein Erdschluss in der Leitung mit der Klemme -X1:4 bewirkt ein unbeabsichtigtes Einschalten.
(3) Ein Erdschluss in der Leitung mit der Klemme -X1:1 verhindert das Abschalten.
(4) Ein Erdschluss in der Leitung mit der Klemme -X1:1 bewirkt einen Kurzschluss, durch den abgeschaltet wird.
(5) Ein Erdschluss in den Leitungen mit den Klemmen -X1:3 und -X1:4 verhindert das Abschalten.
(1) Ein Erdschluss in der Leitung mit der Klemme -X1:1 bewirkt ein unbeabsichtigtes Einschalten.
(2) Ein Erdschluss in der Leitung mit der Klemme -X1:4 bewirkt ein unbeabsichtigtes Einschalten.
(3) Ein Erdschluss in der Leitung mit der Klemme -X1:1 verhindert das Abschalten.
(4) Ein Erdschluss in der Leitung mit der Klemme -X1:1 bewirkt einen Kurzschluss, durch den abgeschaltet wird.
(5) Ein Erdschluss in den Leitungen mit den Klemmen -X1:3 und -X1:4 verhindert das Abschalten.
Für Erdschlussanalysen: 0 V ist geerdet. Erdschluss an einer Leitung verbindet diese mit PE-Potential.
Musterlösung
**Richtige Antwort: (4)**
Analyse: Die Versorgung ist +24 V, der Rückleiter (0 V) ist geerdet.
- Klemme -X1:1: liegt an +24 V und wird bei einem Erdschluss direkt mit 0 V verbunden.
- Ein Erdschluss sorgt somit für einen kurzschluss und für eine Abschaltung der Anlage.
Analyse: Die Versorgung ist +24 V, der Rückleiter (0 V) ist geerdet.
- Klemme -X1:1: liegt an +24 V und wird bei einem Erdschluss direkt mit 0 V verbunden.
- Ein Erdschluss sorgt somit für einen kurzschluss und für eine Abschaltung der Anlage.
