S26-FUS-A8 – Stern-Dreieck mit 2 Drehrichtungen: gleichzeitig anzziehende Schütze
Aufgabenstellung

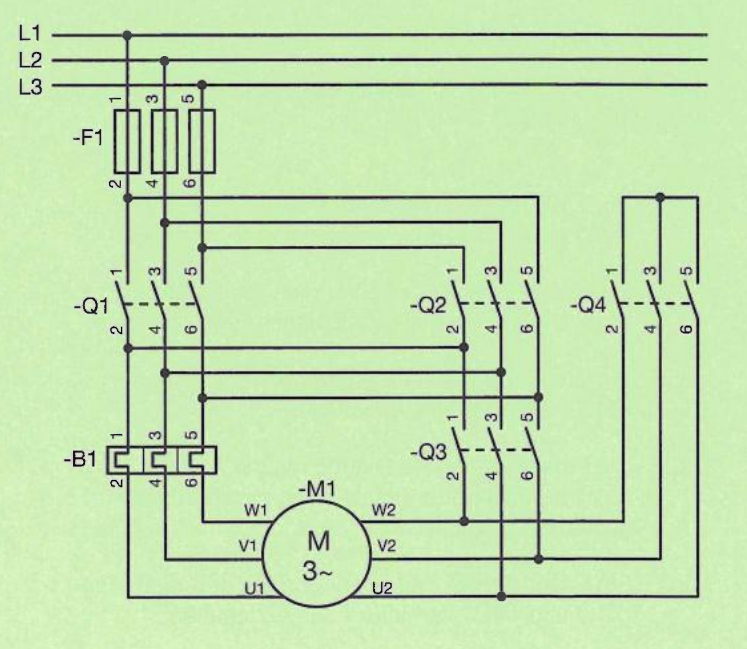

In der Abbildung ist der Hauptstromkreis einer Stern-Dreieck-Schaltung mit zwei Drehrichtungen abgebildet. Welche der genannten Schütze dürfen gleichzeitig angezogen sein?
(Der Hauptstromkreisplan zeigt die Schütze -Q1 (Netz), -Q2 (Rechtslauf), -Q4 (Linkslauf), -Q3 (Dreieck/Stern), -B1 (Bremse) und Motor -M1.)
(1) -Q1 und -Q2
(2) -Q1, -Q3 und -Q4
(3) -Q1, -Q2 und -Q4
(4) -Q2, -Q3 und -Q4
(5) -Q1 und -Q3
(Der Hauptstromkreisplan zeigt die Schütze -Q1 (Netz), -Q2 (Rechtslauf), -Q4 (Linkslauf), -Q3 (Dreieck/Stern), -B1 (Bremse) und Motor -M1.)
(1) -Q1 und -Q2
(2) -Q1, -Q3 und -Q4
(3) -Q1, -Q2 und -Q4
(4) -Q2, -Q3 und -Q4
(5) -Q1 und -Q3
Rechtslauf- und Linkslaufschütz dürfen nie gleichzeitig anziehen (Kurzschluss durch Phasenvertauschung).
Musterlösung
**Richtige Antwort: (5)**
In der Stern-Dreieck-Schaltung mit zwei Drehrichtungen:
- -Q1 ist das Netzschütz (immer angezogen im Betrieb)
- -Q2 und -Q4 sind Drehrichtungsschütze (dürfen nie gleichzeitig anziehen = Kurzschluss)
- -Q3 ist das Dreieckschütz (oder Sternschütz je nach Schaltplan)
Im Sternanlauf ziehen -Q1 (Netz) und das Sternschütz gleichzeitig an. Im Schaltplan ist -Q3 das Schütz, das gemeinsam mit -Q1 anziehen darf.
**Antwort (5): -Q1 und -Q3** dürfen gleichzeitig angezogen sein.
*(Musterlösung eigenständig erarbeitet)*
In der Stern-Dreieck-Schaltung mit zwei Drehrichtungen:
- -Q1 ist das Netzschütz (immer angezogen im Betrieb)
- -Q2 und -Q4 sind Drehrichtungsschütze (dürfen nie gleichzeitig anziehen = Kurzschluss)
- -Q3 ist das Dreieckschütz (oder Sternschütz je nach Schaltplan)
Im Sternanlauf ziehen -Q1 (Netz) und das Sternschütz gleichzeitig an. Im Schaltplan ist -Q3 das Schütz, das gemeinsam mit -Q1 anziehen darf.
**Antwort (5): -Q1 und -Q3** dürfen gleichzeitig angezogen sein.
*(Musterlösung eigenständig erarbeitet)*
