W25-FuS-A15 – Logikschaltung - Eingangskombination für LED
Aufgabenstellung

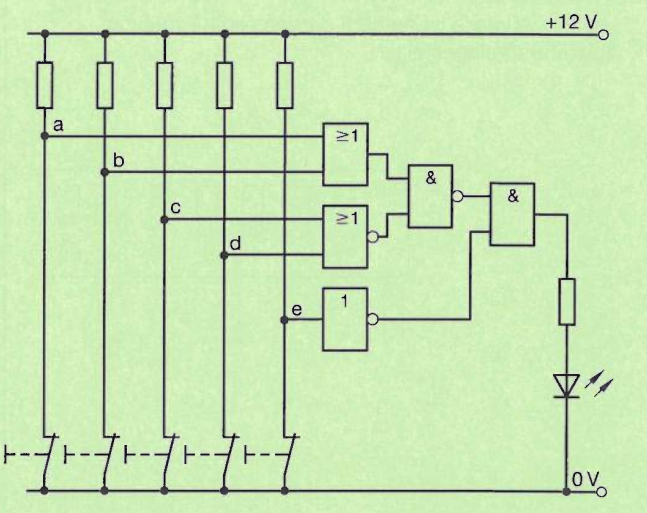

Bei Ruhestellung der Taster liegt an den Eingängen a bis e ein 0-Signal an. Welche Zeile gibt eine Kombination der Eingangssignale wieder, bei der die LED leuchtet?
Verfolgen Sie die Signale durch jedes Gatter einzeln und prüfen Sie alle Antwortmöglichkeiten.
Musterlösung
Antwort 4: a=1, b=0, c=0, d=0, e=1
Durch Analyse der Logikschaltung:
- Die OR-Gatter, AND-Gatter und der Inverter müssen so kombiniert werden, dass am Ausgang eine 1 (LED leuchtet) entsteht.
- Bei Kombination 4 ergibt sich durch die Gatter-Logik ein High-Signal am LED-Ausgang.
Durch Analyse der Logikschaltung:
- Die OR-Gatter, AND-Gatter und der Inverter müssen so kombiniert werden, dass am Ausgang eine 1 (LED leuchtet) entsteht.
- Bei Kombination 4 ergibt sich durch die Gatter-Logik ein High-Signal am LED-Ausgang.
