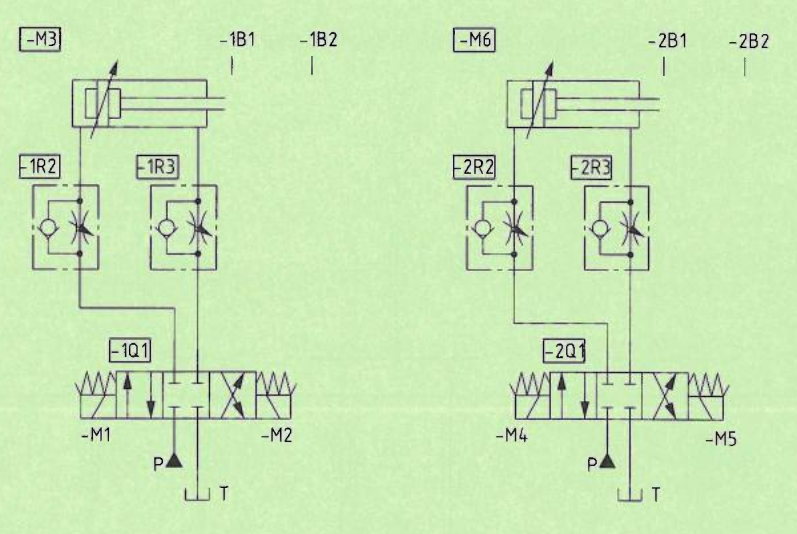

S26-FUS-A4 – Pneumatikschaltplan: Drosselrückschlagventile
Aufgabenstellung
Welche der nachfolgenden Aussagen ist richtig?
(1) Über -2R2 wird die Ausfahrgeschwindigkeit des Zylinders -M3 gesteuert.
(2) Über -2R2 wird die Einfahrgeschwindigkeit des Zylinders -M6 gesteuert.
(3) Über -2R3 wird die Ausfahrgeschwindigkeit des Zylinders -M3 gesteuert.
(4) Über -2R3 wird die Einfahrgeschwindigkeit des Zylinders -M6 gesteuert.
(5) -1Q1 ist ein 4/2-Wegeventil.
(1) Über -2R2 wird die Ausfahrgeschwindigkeit des Zylinders -M3 gesteuert.
(2) Über -2R2 wird die Einfahrgeschwindigkeit des Zylinders -M6 gesteuert.
(3) Über -2R3 wird die Ausfahrgeschwindigkeit des Zylinders -M3 gesteuert.
(4) Über -2R3 wird die Einfahrgeschwindigkeit des Zylinders -M6 gesteuert.
(5) -1Q1 ist ein 4/2-Wegeventil.
Musterlösung
**Richtige Antwort: (2)**
-2R2 ist ein Einwegdrosselventil. Über dieses wird die Einfahrgeschwindigkeit des Zylinders -M6 gesteuert.
