S26-FUS-A2 – Identifikation RCCB RA4430S
Aufgabenstellung

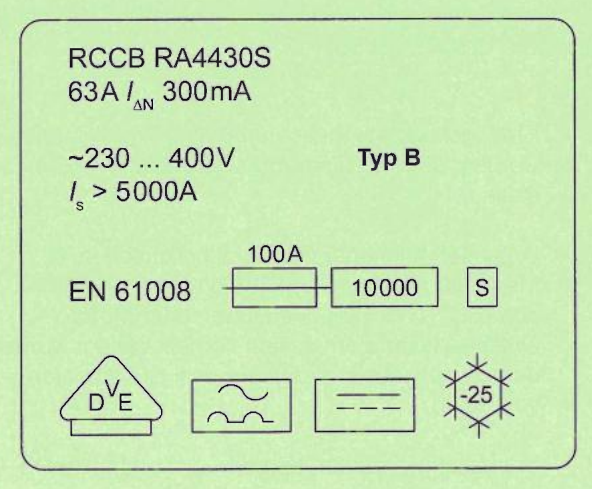

Um was für ein Gerät handelt es sich hierbei?
(1) Fehlerstromschutzeinrichtung allstromselektiv Typ K
(2) Fehlerstromschutzeinrichtung allstromsensitiv mit Überstromauslöser
(3) Fehlerstromschutzeinrichtung allstromsensitiv mit selektiver Abschaltung
(4) Fehlerstromschutzeinrichtung allstromsensitiv mit kurzzeitverzögerter Abschaltung
(5) Ortsveränderliche Fehlerstromschutzeinrichtung Typ B
(1) Fehlerstromschutzeinrichtung allstromselektiv Typ K
(2) Fehlerstromschutzeinrichtung allstromsensitiv mit Überstromauslöser
(3) Fehlerstromschutzeinrichtung allstromsensitiv mit selektiver Abschaltung
(4) Fehlerstromschutzeinrichtung allstromsensitiv mit kurzzeitverzögerter Abschaltung
(5) Ortsveränderliche Fehlerstromschutzeinrichtung Typ B
Typ B = allstromsensitiv; das 'S' auf dem Typenschild steht für kurzzeitverzögerte Abschaltung.
Musterlösung
**Richtige Antwort: (3)**
Auswertung des Typenschilds:
- RCCB: Residual Current Circuit Breaker = Fehlerstromschutzschalter
- Typ B: erfasst alle Fehlerströme (Wechsel-, Pulsgleich- und glatte Gleichfehlerströme) = allstromsensitiv
- S (nach EN 61008): steht für kurzzeitverzögerte Abschaltung (selektiv/verzögert)
- Kein Überstromauslöser (RCCB, nicht RCBO)
Auswertung des Typenschilds:
- RCCB: Residual Current Circuit Breaker = Fehlerstromschutzschalter
- Typ B: erfasst alle Fehlerströme (Wechsel-, Pulsgleich- und glatte Gleichfehlerströme) = allstromsensitiv
- S (nach EN 61008): steht für kurzzeitverzögerte Abschaltung (selektiv/verzögert)
- Kein Überstromauslöser (RCCB, nicht RCBO)
