S26-FUS-A1 – Selektivität im Teilübersichtsschaltplan
Aufgabenstellung

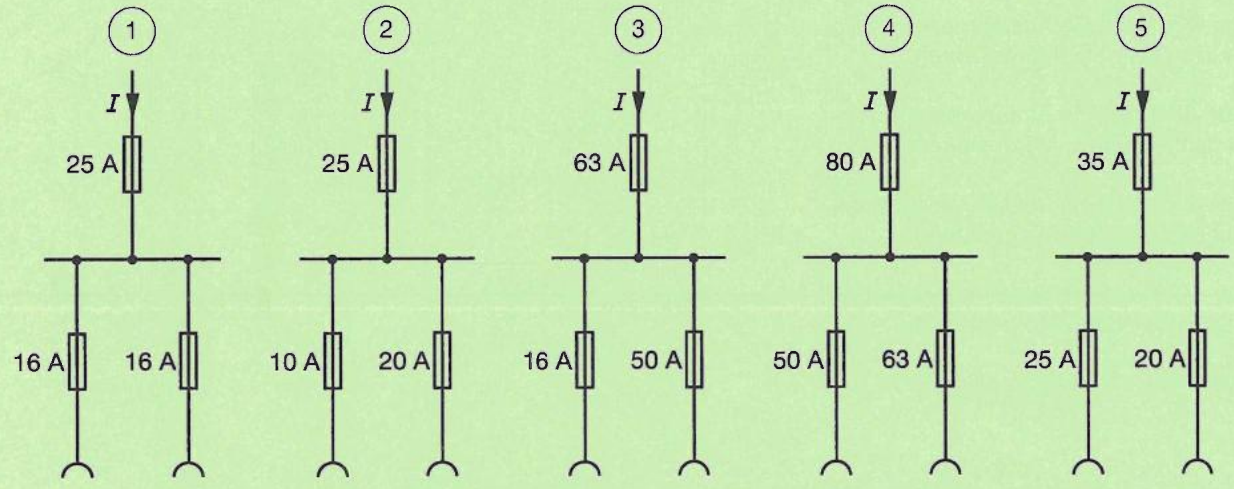

In welchem Teilübersichtsschaltplan wird Selektivität erreicht?
(1) Einspeisung 25 A, zwei Abgänge 16 A / 16 A
(2) Einspeisung 25 A, zwei Abgänge 10 A / 20 A
(3) Einspeisung 63 A, zwei Abgänge 16 A / 50 A
(4) Einspeisung 80 A, zwei Abgänge 50 A / 63 A
(5) Einspeisung 35 A, zwei Abgänge 25 A / 20 A
(1) Einspeisung 25 A, zwei Abgänge 16 A / 16 A
(2) Einspeisung 25 A, zwei Abgänge 10 A / 20 A
(3) Einspeisung 63 A, zwei Abgänge 16 A / 50 A
(4) Einspeisung 80 A, zwei Abgänge 50 A / 63 A
(5) Einspeisung 35 A, zwei Abgänge 25 A / 20 A
Selektivität bedeutet: Nur die dem Fehlerort nächste Schutzeinrichtung löst aus.
Musterlösung
**Richtige Antwort: (1) - Laut PAL -> Nicht eindeutig**
Selektivität ist gegeben, wenn jede nachgelagerte Schutzeinrichtung einen kleineren Nennstrom hat als die übergeordnete Sicherung.
Selektivität ist gegeben, wenn jede nachgelagerte Schutzeinrichtung einen kleineren Nennstrom hat als die übergeordnete Sicherung.
