W25-FuS-A13 – Signal-Zeit-Diagramm und Ablaufsteuerung nach DIN EN 60848
Aufgabenstellung

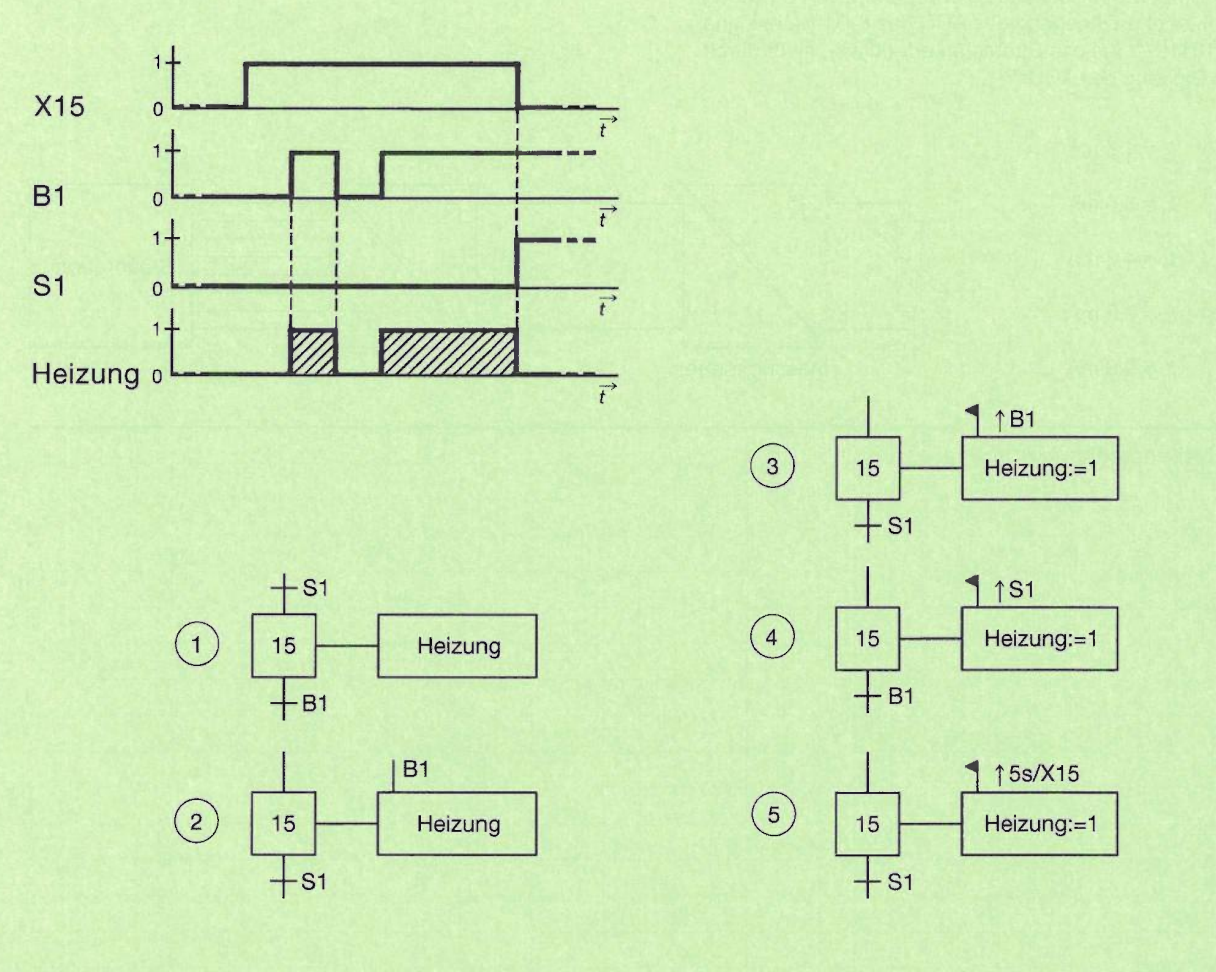

Die Abbildung zeigt das Signal-Zeit-Diagramm des Schritts 15 einer Ablaufsteuerung. Welche Darstellung nach DIN EN 60848 entspricht dem Diagramm?
Signale: X15 (Schritt), B1 (Sensor), S1 (Taster), Heizung (Ausgang)
Darstellungen 1-5 zeigen verschiedene GRAFCET-Schritte mit unterschiedlichen Transitionen und Aktionen.
Signale: X15 (Schritt), B1 (Sensor), S1 (Taster), Heizung (Ausgang)
Darstellungen 1-5 zeigen verschiedene GRAFCET-Schritte mit unterschiedlichen Transitionen und Aktionen.
Analysieren Sie die Flanken der Eingangssignale beim Aktivieren und Deaktivieren des Schritts.
Musterlösung
Antwort 3:
Aus dem Signal-Zeit-Diagramm ergibt sich:
- Schritt 15 wird aktiv, wenn B1 eine steigende Flanke hat
- Die Heizung wird eingeschaltet (Heizung := 1)
- Der Schritt wird verlassen, wenn S1 betätigt wird (negative Flanke)
Dies entspricht der GRAFCET-Darstellung 3 mit steigender Flanke B1 als Eingangstransition und S1 als Ausgangstransition.
Aus dem Signal-Zeit-Diagramm ergibt sich:
- Schritt 15 wird aktiv, wenn B1 eine steigende Flanke hat
- Die Heizung wird eingeschaltet (Heizung := 1)
- Der Schritt wird verlassen, wenn S1 betätigt wird (negative Flanke)
Dies entspricht der GRAFCET-Darstellung 3 mit steigender Flanke B1 als Eingangstransition und S1 als Ausgangstransition.
