W25-FuS-A11 – Analogwertverarbeitung - ADU und Stromstärke
Aufgabenstellung

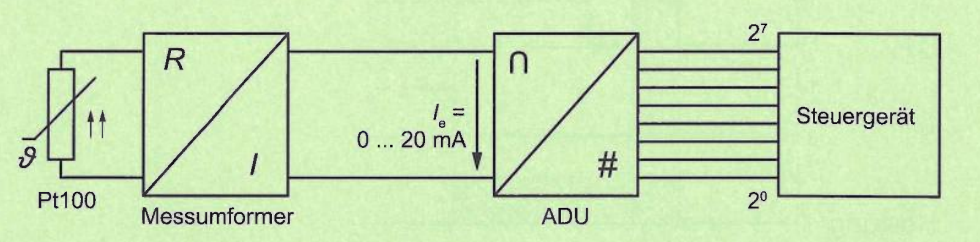

Ein analoger Temperatursensor mit Messumformer ist über einen 8-Bit-Analog-Digital-Umsetzer (ADU) an ein digitales Steuergerät angeschlossen. Ihr Logikanalysator zeigt am Ausgang des ADU das 8-Bit-Datensignal 00101101. Welche Stromstärke $I_e$ (in mA) fließt durch den Eingang des ADUs?
1) $I_e \approx 1,7 mA$
2) $I_e \approx 3,5 mA$
3) $I_e \approx 4,2 mA$
4) $I_e \approx 7,0 mA$
5) $I_e \approx 9,0 mA$
1) $I_e \approx 1,7 mA$
2) $I_e \approx 3,5 mA$
3) $I_e \approx 4,2 mA$
4) $I_e \approx 7,0 mA$
5) $I_e \approx 9,0 mA$
Wandeln Sie zunächst den Binärwert in einen Dezimalwert um. Der ADU bildet den Eingangsbereich 0...20 mA auf 0...255 ab.
Musterlösung
Antwort 2: $I_e \approx 3,5 mA$
Umrechnung binaer zu dezimal:
$00101101_2 = 32 + 8 + 4 + 1 = 45_{10}$
8-Bit ADU hat 256 Stufen (0-255), Messbereich 0-20 mA:
$I_e = \frac{45}{255} \cdot 20 mA = 3,53 mA \approx 3,5 mA$
Umrechnung binaer zu dezimal:
$00101101_2 = 32 + 8 + 4 + 1 = 45_{10}$
8-Bit ADU hat 256 Stufen (0-255), Messbereich 0-20 mA:
$I_e = \frac{45}{255} \cdot 20 mA = 3,53 mA \approx 3,5 mA$
