S25-SE-U4 – Regelbarkeit einer Regelstrecke aus Sprungantwort beurteilen
Aufgabenstellung

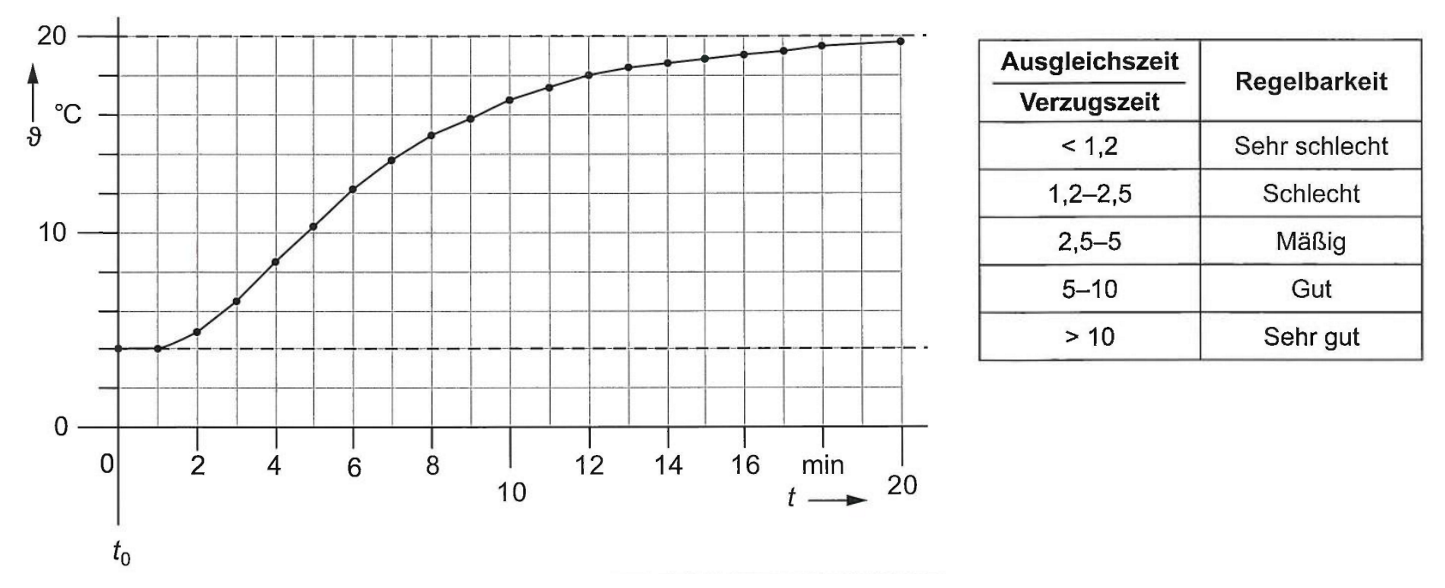

1. Bestimmen Sie rechnerisch die Regelbarkeit der Regelstrecke aus der dargestellten Sprungantwort. Die verwendeten Parameter zur Berechnung der Regelbarkeit müssen in die Sprungantwort eigezeichnet und bezeichnet werden. (6 Pkt.)
2. Bewerten Sie die Regelbarkeit der Regelstrecke mithilfe der Tabelle. (4 Pkt.)
2. Bewerten Sie die Regelbarkeit der Regelstrecke mithilfe der Tabelle. (4 Pkt.)

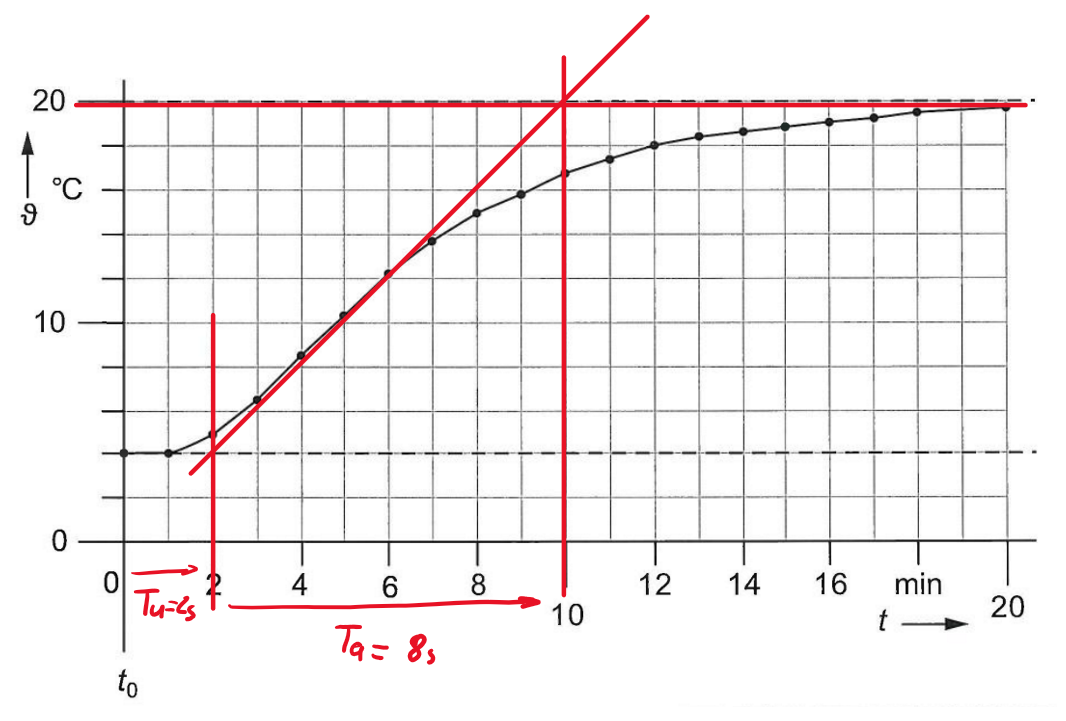

Musterlösung
**Zu 1.:**
Verzugszeit: $T_u= 2\, s$
Ausgleichszeit $T_a=8\, s$
Regelbarkeit: $\frac{T_a}{T_U}=\frac{8\, s}{2\, s}=4$
**Zu 2.:**
Nach Tabelle handelt es sich um eine **Mäßig** regelbare Strecke.
Verzugszeit: $T_u= 2\, s$
Ausgleichszeit $T_a=8\, s$
Regelbarkeit: $\frac{T_a}{T_U}=\frac{8\, s}{2\, s}=4$
**Zu 2.:**
Nach Tabelle handelt es sich um eine **Mäßig** regelbare Strecke.
