S25-SE-U2 – LED-Röhren: Technische Daten auswerten und vergleichen
Aufgabenstellung

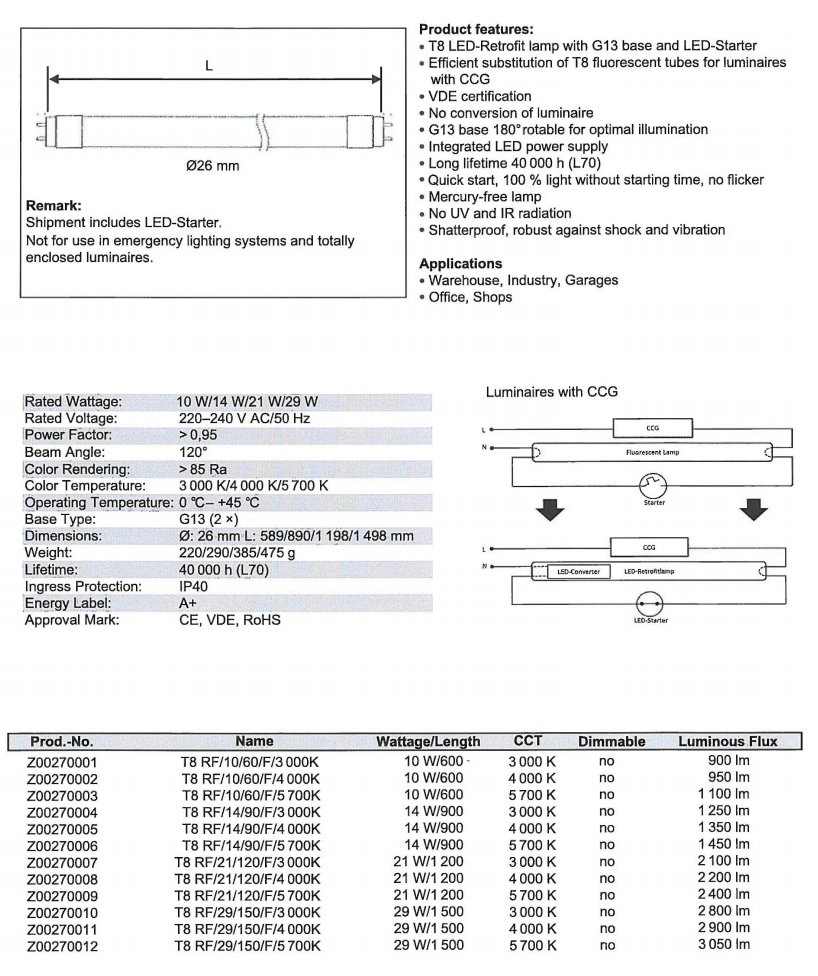

Der Kunde möchte die vorhandene Beleuchtungsanlage im Büro modernisieren und stellt ihnen ein entsprechendes Datenblatt zur Verfügung.
1. Welche LED-Röhre wählen Sie als Ersatz für die vorhandenen Leuchtstoffröhren 58 W/840 (Farbtemperatur = 4000 K / l = 1500 mm) aus? (3 Pkt.)
2. Berechnen Sie mithilfe des Datenblattes die Lichtausbeute $\eta$ (in lm/W) der ausgewählten LED-Röhre (4 Pkt.)
3. Nennen Sie 3 Vorteile einer LED-Röhre gegenüber einer Leuchtstofflampe. (3 Pkt.)
1. Welche LED-Röhre wählen Sie als Ersatz für die vorhandenen Leuchtstoffröhren 58 W/840 (Farbtemperatur = 4000 K / l = 1500 mm) aus? (3 Pkt.)
2. Berechnen Sie mithilfe des Datenblattes die Lichtausbeute $\eta$ (in lm/W) der ausgewählten LED-Röhre (4 Pkt.)
3. Nennen Sie 3 Vorteile einer LED-Röhre gegenüber einer Leuchtstofflampe. (3 Pkt.)
Musterlösung
**1. Auswahl der LED-Röhre**
Gesucht wird ein Ersatz für eine Leuchtstoffröhre 58 W/840 mit 1500 mm Länge und 4000 K Farbtemperatur.
Aus dem Datenblatt passt die **Z00270011 – T8 RF/29/150/F/4 000K** mit 29 W, 1500 mm Länge und 4000 K Farbtemperatur.
---
**2. Berechnung der Lichtausbeute**
Die Lichtausbeute berechnet sich aus:
$$\eta = \frac{\Phi}{P}$$
Mit den Werten aus dem Datenblatt (Z00270011): Lichtstrom Φ = 2 900 lm, Leistung P = 29 W:
$$\eta = \frac{2\,900 \text{ lm}}{29 \text{ W}} = 100 \text{ lm/W}$$
Die Lichtausbeute der LED-Röhre beträgt **100 lm/W**.
---
**3. Drei Vorteile der LED-Röhre gegenüber einer Leuchtstofflampe**
1. **Deutlich höhere Lebensdauer** – 40 000 h gegenüber ca. 10 000–20 000 h bei Leuchtstofflampen.
2. **Quecksilberfrei** – die LED-Röhre enthält kein Quecksilber und ist damit umweltfreundlicher und einfacher zu entsorgen.
3. **Sofortstart ohne Flackern** – 100 % Licht sofort nach dem Einschalten, ohne Aufwärmzeit oder Flackern (Quick start, no flicker).
Weitere mögliche Vorteile laut Datenblatt wären: keine UV-/IR-Strahlung, bruchsicher (shatterproof), geringerer Energieverbrauch (29 W statt 58 W) oder dass kein Umbau der Leuchte nötig ist.
