S25-SE-A24 – Bild identifizieren: Schaltgerät
Aufgabenstellung

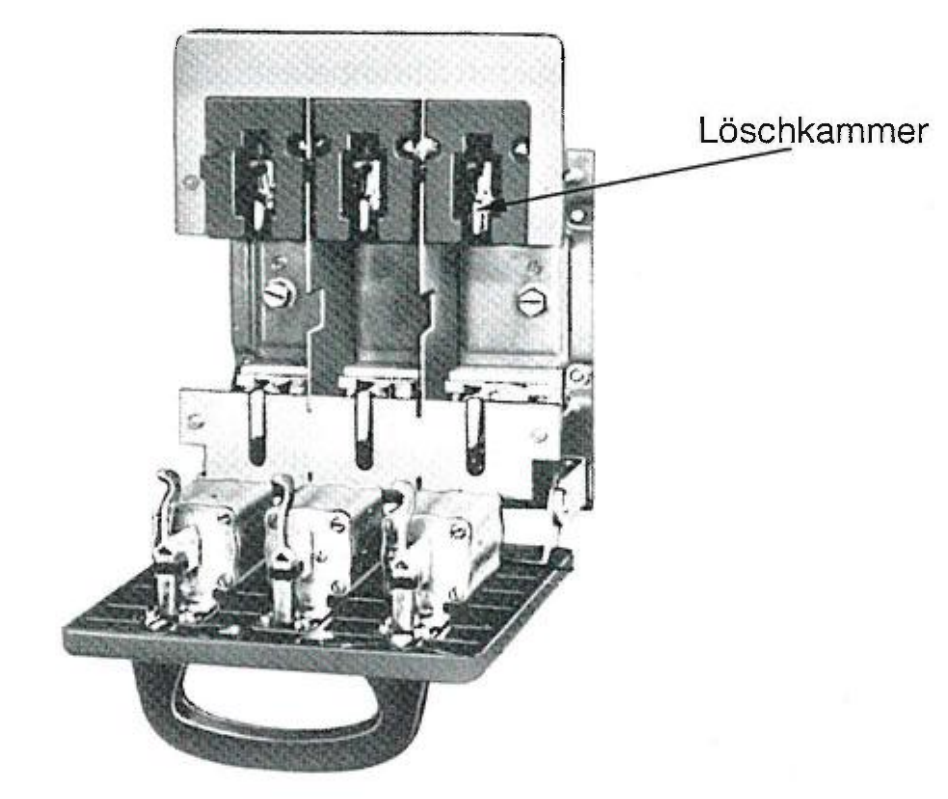

Was zeigt das Bild?
1. Sicherungs-Lasttrennschalter
2. Sicherungs-Trennschalter
3. Leistungsschalter
4. Hebelschalter
5. Motorschutz-Leistungsschalter
1. Sicherungs-Lasttrennschalter
2. Sicherungs-Trennschalter
3. Leistungsschalter
4. Hebelschalter
5. Motorschutz-Leistungsschalter
Musterlösung
Richtige Antwort: **a**
Das abgebildete Gerät zeigt deutlich **Löschkammern** (Lichtbogenkammern) – ein charakteristisches Merkmal von **Lasttrennschaltern**. Löschkammern dienen zur schnellen Unterdrückung des Lichtbogens beim Schalten von Strömen.
