S25-SE-A22 – Lichtsensor: Widerstandswerte aus Kennlinie
Aufgabenstellung

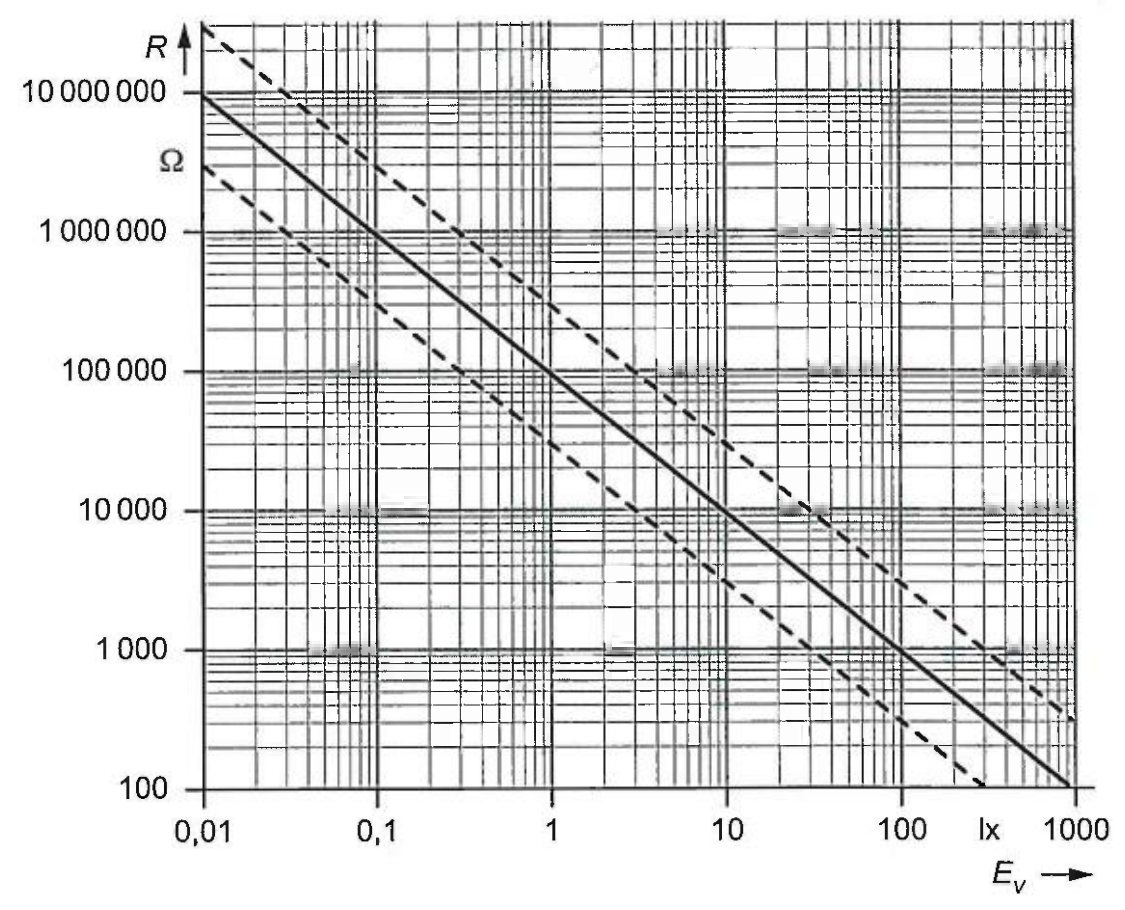

Ein Lichtsensor hat die abgebildete Kennlinie. Die Beleuchtungsstärke beträgt 3 Lux. In welcher Auswahlantwort sind der minimale und der maximale Widerstandswert des Sensors richtig angegeben?
| | R (min) | R (max) |
|---|---|---|
| 1 | 1 $k\Omega$ | 10 $k\Omega$ |
| 2 | 30 $k\Omega$ | 3 $M\Omega$ |
| 3 | 3 $k\Omega$ | 30 $k\Omega$ |
| 4 | 10 $k\Omega$ | 100 $k\Omega$ |
| 5 | 30 $k\Omega$ | 300 $k\Omega$ |
| | R (min) | R (max) |
|---|---|---|
| 1 | 1 $k\Omega$ | 10 $k\Omega$ |
| 2 | 30 $k\Omega$ | 3 $M\Omega$ |
| 3 | 3 $k\Omega$ | 30 $k\Omega$ |
| 4 | 10 $k\Omega$ | 100 $k\Omega$ |
| 5 | 30 $k\Omega$ | 300 $k\Omega$ |
Musterlösung
Richtige Antwort: **4**
Aus der doppelt-logarithmischen Kennlinie des Lichtsensors (LDR) lassen sich bei 3 Lux die Widerstandsgrenzen ablesen. Bei 3 Lux liegt der minimale Widerstand bei ca. **10 $k\Omega$** und der maximale Widerstand bei ca. **100 $k\Omega$ ** (typische Streuung des LDR-Widerstands bei gleicher Beleuchtung, verursacht durch Bauteiltoleranz).
Aus der doppelt-logarithmischen Kennlinie des Lichtsensors (LDR) lassen sich bei 3 Lux die Widerstandsgrenzen ablesen. Bei 3 Lux liegt der minimale Widerstand bei ca. **10 $k\Omega$** und der maximale Widerstand bei ca. **100 $k\Omega$ ** (typische Streuung des LDR-Widerstands bei gleicher Beleuchtung, verursacht durch Bauteiltoleranz).
