S25-SE-A19 – Blindleistungskompensation: Zeigerdiagramm beschriften

Prüfungsaufgabe Energieversorgung Blindleistungskompensation ⬤⬤ Mittel IHK AP2 EBT Sommer 2025 - Systementwurf 10.04.2026 · Admin

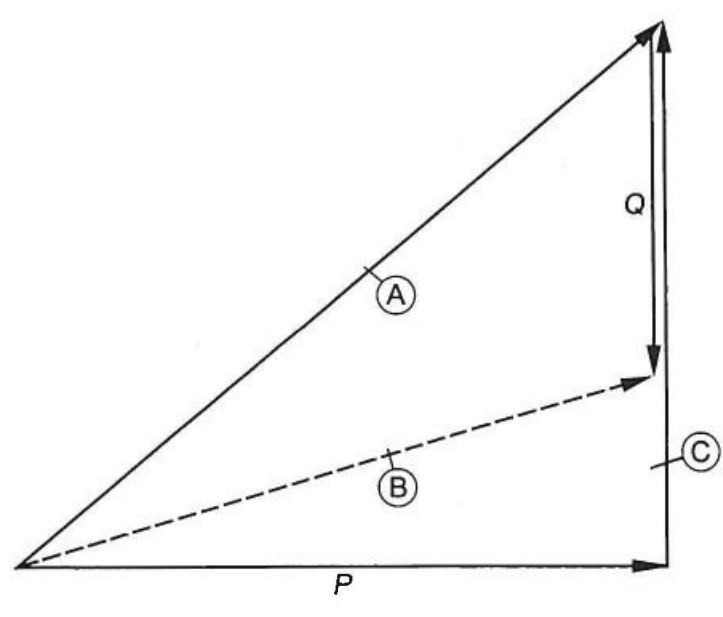

Welche Größen stellen die mit A, B und C gekennzeichneten Zeiger in dem Diagramm für die Blindleistungskompensation dar?

| | A | B | C |
|---|---|---|---|
| 1 | Scheinleistung ohne Kompensation | Scheinleistung mit Kompensation | Induktive Blindleistung |
| 2 | Scheinleistung mit Kompensation | Scheinleistung ohne Kompensation | Induktive Blindleistung |
| 3 | Scheinleistung ohne Kompensation | Wirkleistung mit Kompensation | Blindleistung, kompensiert |
| 4 | Scheinleistung ohne Kompensation | Scheinleistung mit Kompensation | Kapazitive Scheinleistung |
| 5 | Scheinleistung mit Kompensation | Scheinleistung ohne Kompensation | Kapazitive Blindleistung |
Abbildung zur Aufgabe
Richtige Antwort: **1**

Im Leistungszeiger-Diagramm der Blindleistungskompensation:
- **A** (grösserer Zeiger): **Scheinleistung ohne Kompensation** (S1, großer Winkel $\varphi_1$)
- **B** (kleinerer Zeiger): **Scheinleistung mit Kompensation** (S2, kleinerer Winkel $\varphi_2$)
- **C** (vertikaler Zeiger an der P-Achse): **Induktive Blindleistung** ($Q_{ind}$, wird durch Kondensatoren kompensiert)

Die Wirkleistung P bleibt unverändert (horizontale Achse).
