W25-FuS-A9 – Schutzfunktion Schmelzsicherung bei Frequenzumrichter
Aufgabenstellung
Welche Schutzfunktion übernimmt die Schmelzsicherung -F1?

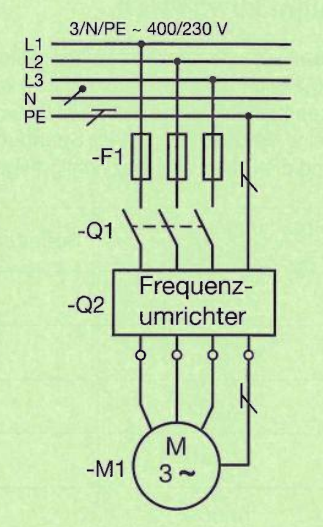

(Schaltplan zeigt: 3/N/PE ~ 400/230 V, Schmelzsicherung -F1, Netzschütz -Q1, Frequenzumrichter -Q2, Motor -M1)
1) -F1 übernimmt den Kurzschlussschutz in der Zuleitung des Umrichters.
2) -F1 übernimmt den Kurzschlussschutz der Leitungen zwischen Umrichter und Motor.
3) -F1 übernimmt den Überlastschutz des Motors.
4) -F1 schützt den Umrichter vor Überspannung.
5) -F1 übernimmt den Kurzschluss- und Überlastschutz aller leitenden aktiven Verbindungen bis zum Motor.
(Schaltplan zeigt: 3/N/PE ~ 400/230 V, Schmelzsicherung -F1, Netzschütz -Q1, Frequenzumrichter -Q2, Motor -M1)
1) -F1 übernimmt den Kurzschlussschutz in der Zuleitung des Umrichters.
2) -F1 übernimmt den Kurzschlussschutz der Leitungen zwischen Umrichter und Motor.
3) -F1 übernimmt den Überlastschutz des Motors.
4) -F1 schützt den Umrichter vor Überspannung.
5) -F1 übernimmt den Kurzschluss- und Überlastschutz aller leitenden aktiven Verbindungen bis zum Motor.
Musterlösung
Antwort 1: -F1 übernimmt den Kurzschlussschutz in der Zuleitung des Umrichters.
Die Schmelzsicherung -F1 sitzt vor dem Frequenzumrichter und schützt die Zuleitung vor Kurzschluss. Den Überlastschutz des Motors übernimmt der Frequenzumrichter selbst (elektronisch). Den Kurzschlussschutz zwischen Umrichter und Motor übernimmt ebenfalls der Umrichter.
Die Schmelzsicherung -F1 sitzt vor dem Frequenzumrichter und schützt die Zuleitung vor Kurzschluss. Den Überlastschutz des Motors übernimmt der Frequenzumrichter selbst (elektronisch). Den Kurzschlussschutz zwischen Umrichter und Motor übernimmt ebenfalls der Umrichter.
