S25-SE-A16 – Schmelzsicherung fuer Stern-Dreieck-Anlauf: Grösse
Aufgabenstellung

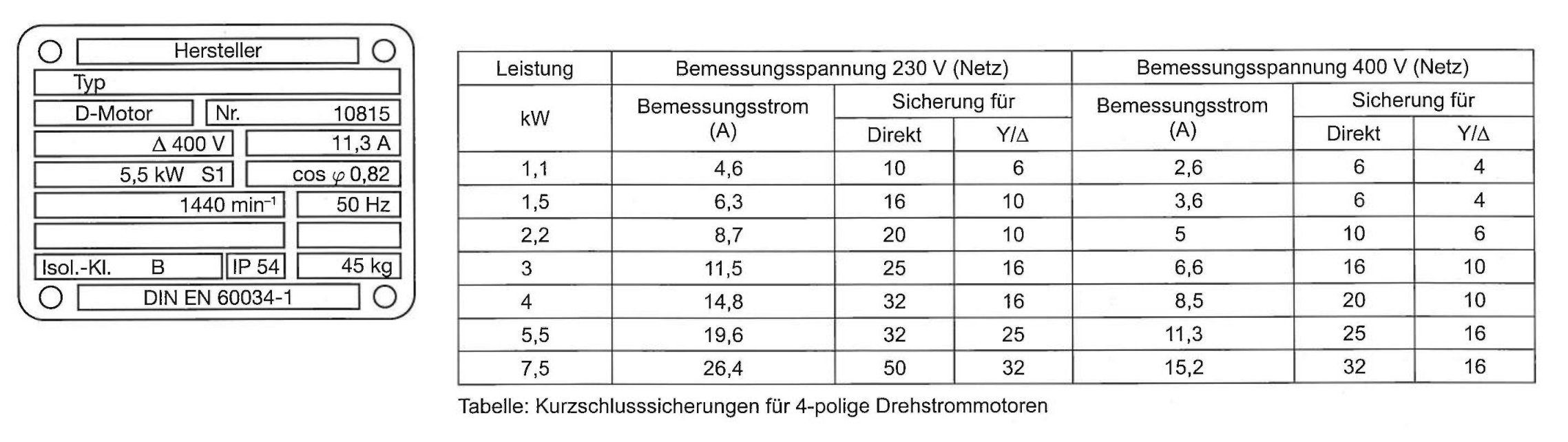

Eine Pumpe wird durch einen Drehstrommotor mit dem abgebildeten Leistungsschild angetrieben. Der Motor wird mit einer Schützschaltung in Stern-Dreieck angelassen. Wie hoch muss der Bemessungsstrom der Schmelzsicherung (gG) für die Motorzuleitung mindestens sein?
1. 4 A
2. 6 A
3. 10 A
4. 16 A
5. 20 A
1. 4 A
2. 6 A
3. 10 A
4. 16 A
5. 20 A
Musterlösung
Richtige Antwort: **4**
Aus der Tabelle für Kurzschlusssicherungen bei 400 V Netzspannung und Stern-Dreieck-Anlauf (Y/Delta):
- 5,5 kW Motor, 400 V Netz, Y/Delta: Sicherung **16 A**
Der Nennstrom des Motors beträgt 11,3 A (Dreieck). Beim Anlauf in Stern fliesst ca. 1/3 des Anlaufstroms. Die Sicherung muss den Anlaufstrom kurzzeitig tragen und wird deshalb grösser als der Nennstrom gewählt, jedoch kleiner als bei Direktanlauf.
