S25-FuS-U7 – GRAFCET-Plan aus Signal-Zeit-Diagramm ergaenzen

Prüfungsaufgabe Steuerungstechnik GRAFCET ⬤⬤⬤ Schwer IHK AP2 EBT Sommer 2025 - Funktions- und Systemanalyse 10.04.2026 · Admin
Aufgabenstellung
In den Unterlagen einer Anlage finden Sie das abgebildete Signal-Zeit-Diagramm. Der Kunde möchte die Ablaufsteuerung als GRAFCET-Plan dargestellt bekommen. Ergänzen Sie dazu den GRAFCET-Plan. (10 Pkte.)

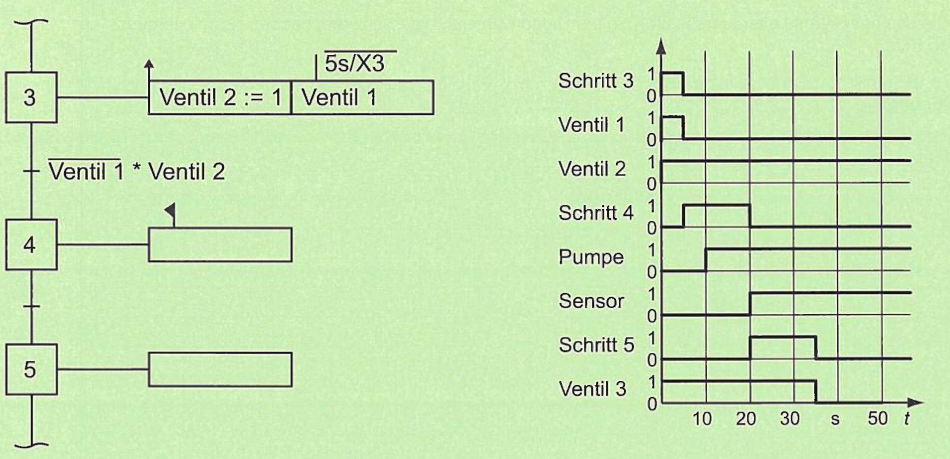

Abbildung zur Aufgabe
Musterlösung
**Ergänzter GRAFCET-Plan:**

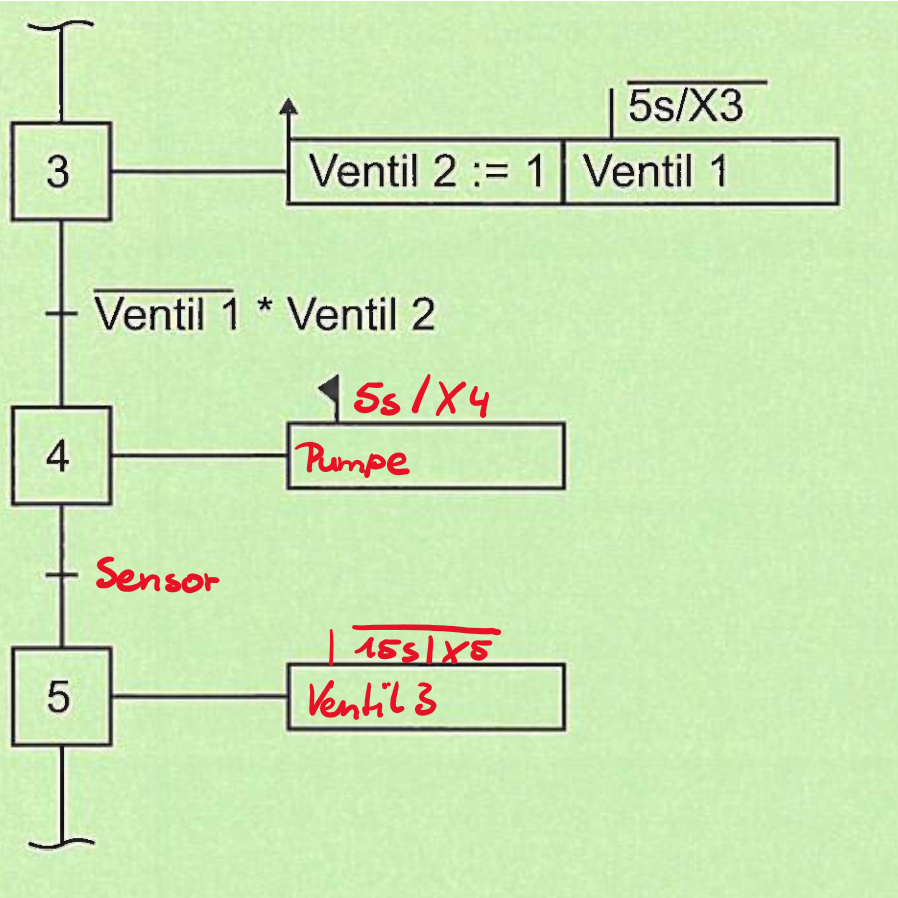

Abbildung zur Lösung
